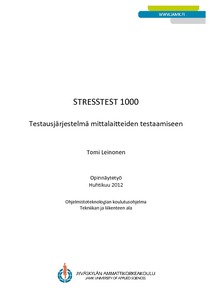

Stresstest 1000 : Testausjärjestelmä mittalaitteiden testaamiseen

Abstract

Opinnäytetyön tarkoituksena oli kehittää testausjärjestelmä Stresstechin mittalaitteille. Testausjärjestelmän tarkoituksena on simuloida kuljetuksesta aiheutuvaa tärinää, joka mahdollisesti irrottaa huolimattomasti asennetut ruuvit tai liittimet. Järjestelmän pitää myös kyetä rasittamaan mittalaitteita lämpötilan muutoksilla, jotta voitaisiin olla varmoja mittalaitteiden toimivuudesta niille määritetyllä lämpötila-alueella.

Työ koostui elektroniikan suunnittelusta, ohjauskeskuksen rakentamisesta ja elektroniikan ohjelmoinnista. Lisäksi tietokoneelle piti tuottaa pieni ohjelmisto, jolla järjestelmän keräämät tiedot muutetaan graafiseen muotoon. Elektroniikkasuunnittelun tueksi työssä kerrotaan piirilevyn suunnittelusta, käytetyiden antureiden toimintaperiaatteesta ja käyttöönotosta sekä Fourier-muunnoksen hyödyntämisestä tärinän analysoinnissa.

Työn tavoitteena oli luoda luotettava, helppokäyttöinen ja toimiva järjestelmä, jolla tulevaisuudessa testataan kaikki maailmalle lähetettävät niin uudet kuin huoltoon tulleet mittalaitteet. Lisäksi tavoitteena oli saada järjestelmästä tietoa, jolla kehitetään mittalaitteiden laadukkuutta ja luotettavuutta.

Työn tavoitteet saavutettiin ja järjestelmä otettiin käyttöön välittömästi. Toimeksiantaja on tyytyväinen työn tulokseen.

The purpose of this thesis was to develop a testing system for Stresstech measuring devices. The idea of the testing system is to stimulate the vibration caused by transportation which may cause hastily installed screws or connectors to get loose. The testing system also needs to be able to stress the measuring devices with temperature changes in order to securely confirm the functionality of measuring devices on the set temperature rate.

The thesis includes engineering the electronics, building the controlling center and programming the electronics. In addition, a computer program was needed transferring the collected data to a graphic mode. Supporting the development of the necessary electronics, this thesis also includes information on engineering a circuit board, the functioning and implementation principles of the sensors used and utilization of the Fourier transform in analyzing the vibration.

The goal of this thesis was to create a reliable, easy-to-use and functioning system to be used in testing all the measuring devices, new and maintained, before shipping them off. In addition, the testing system needs to produce information that can be used in developing the quality and reliability of the measuring devices.

The goals were achieved and the testing system was introduced to use immediately. The client Stresstech Oy was pleased with the results of this thesis.
