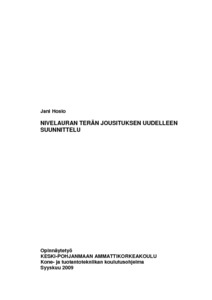

Nivelauran terän jousituksen uudelleen suunnittelu

Abstract

Työn tavoitteena oli suunnitella uudelleen nivelauran terän jousitus. Kierrejousitus tuli korvata polyuretaanivaimennuksella. Vaimennuksesta ja sen kiinnityksestä tuli tehdä 3D-malli ja työpiirustukset. Terän vaimennus täytyi suunnitella siten, että se on yksinkertainen, halpa ja helposti vaihdettavissa.

Aluksi selvitettiin ja laskettiin tarvittavat kierrejousen voimat. Tämän jälkeen olemassa olevien auramallien pohjalta aloitettiin polyuretaanivaimentimen suunnittelu yrityksen vaatimusten ja toiveiden mukaisesti.

Työn tuloksena syntyivät vaimentimen ja sen kiinnityksen 3D-malli ja työpiirustukset. Työssä selvitettiin myös, mikä materiaali sopii parhaiten vaimentimeen.

The goal of this thesis was to redesign suspension to a blade of an articulated plough. Coil spring had to be replaced with polyurethane damping. A 3D solid model and working drawings on the damping and its attachment had to be made. The damping of the blades had to be designed so that it is simple, cheap and easily replaceable.

At first, necessary calculations were made to find out the strength and, for example, the spring constant of the coil spring. After that, based on existing plough models and the demands and hopes of the company, designing of a polyurethane damper was started.

As a result of the work, a 3D model and working drawings on new dampers and attach-ments were made. It was also examined which material is the best for the damper.
