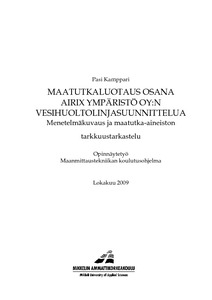

MAATUTKALUOTAUS OSANA AIRIX YMPÄRISTÖ OY:N VESIHUOLTOLINJASUUNNITTELUA : Menetelmäkuvaus ja maatutka-aineiston tarkkuustarkastelu

Abstract

Tämän opinnäytetyön tavoitteena on antaa menetelmäkuvaus AIRIX Ympäristö Oy:n vesihuolto-linjasuunnittelukohteiden maaperätutkimuksista sekä tarkastella käytettävän maatutka-aineiston tarkkuutta. AIRIX Ympäristö Oy käyttää isommissa vesihuoltosuunnittelukohteissa pääsääntöi-sesti maaperätutkimusmenetelmänä maatutkaluotausta. Työn toimeksiantajana on AIRIX Ympä-ristö Oy ja työ tehtiin vahvassa yhteistyössä maatutkaluotaukset AIRIX:lle tekevän Geo-Work Oy:n kanssa.

Maatutkaluotaus on monikäyttöinen geofysikaalinen maaperän tutkimusmenetelmä. Se perustuu radiotaajuisten sähkömagneettisten aaltojen käyttöön. Aalto etenee maaperään heijastuen osittain takaisin maaperässä olevista rajapinnoista. Tutkapulssin etenemisestä ja takaisinheijastumisesta voidaan tulkita maaperässä olevia maalajirajoja. Vesihuoltosuunnittelun yhteydessä tehtävissä tutkauksissa tärkeimpänä tavoitteena on tunnistaa maaperässä olevat kalliokohteet.

Tässä opinnäytetyössä tehtävä maatutka-aineiston tarkkuustarkastelu tehdään esimerkkikohteiden perusteella. Kohteet ovat suunnitteluvaiheessa maatutkaluodattuja ja jo rakennettuja kohteita. Työssä vertaillaan maatutkaluotauksella saatuja maaperätietoja rakennusvaiheessa tehtyihin ha-vaintoihin ja kirjanpitoihin. Havaintojen perusteella voidaan todeta maatutkatun maaperätiedon olevan osin melko tarkkaa, mutta tietyissä esimerkkikohteissa aineiston laadussa olisi ollut pa-rannettavaa. Varsinkin kalliokohteiden näkyvyyden osalta saatiin tuloksia, joiden kohdalla virhe-lähteiden analysointi on tarpeen.

The objective of this final project is to provide a process description on the soil quality studies in the water supply line planning projects of AIRIX Environment Ltd, as well as to examine the precision of the used ground penetrating radar data. In larger-scale water supply planning pro-jects, AIRIX Environment Ltd primarily uses ground penetrating radar gauging as the method of studying soil quality. The employer of this final project is AIRIX Environment Ltd, and it was conducted in adjacent cooperation with Geo-Work Ltd, who conducts the ground penetrating radar gauging for AIRIX.

Ground penetrating radar gauging is a versatile geophysical method for studying the soil. It is based on using radio-frequency, electromagnetic waves. The wave moves in the soil and it is partly reflected back from the surfaces in the soil. The progress and reflection of the pulse helps to recognize the boundaries of different kinds of soil. The most important goal of the gauging done in connection to the water supply planning is to recognize the rock types in the soil.

The precision evaluation of the ground penetrating radar data conducted in this final project is based on example locations. The locations are either in the planning stage, gauged with a ground penetrating radar, or already finished. The project compares the soil data received by gauging to the perceptions and journals made during construction.
