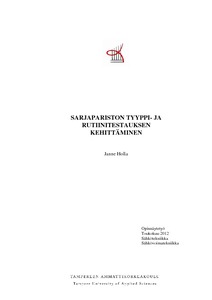

Sarjapariston tyyppi- ja rutiinitestauksen kehittäminen

Abstract

Sarjaparisto on sähkönsiirtoverkkoon asennettava järjestelmä, jolla parannetaan tehonsiirtokapasiteettia ja verkon stabiiliutta. Sarjaparisto koostuu useista komponenteista, jotka rutiini- ja tyyppitestataan asiakkaan ja standardien vaatimusten mukaisesti. Opinnäytetyössä keskitytään sarjapariston kipinävälin ja vaimennuspiirin sekä signaalikolumnin testaukseen.

Sarjapariston suojalaitteiden testaaminen on määritelty standardissa IEC 60143-2 ”Series capacitors for power systems – part 2. Protective equipment for series capacitor banks”. Nykyinen ja voimassaoleva standardi on vuodelta 1994 ja se tulee uudistumaan lähitulevaisuudessa.

Tämän opinnäytetyön tarkoituksena oli vertailla nykyisen ja tulevan standardien versioita sekä selvittää erityisesti uuden standardiversion vaikutusta komponenttien testaukseen. Tehtävänä oli lisäksi kartoittaa sarjaparistotestaukseen soveltuvia testilaboratorioita Euroopasta. Laboratorioselvityksen apuna käytettiin mm. INMR-lehden julkaisua, jossa oli listattu Euroopan suurjännite- ja suurteholaboratorioita.

Tarkempi laboratorioresurssien selvitys toteutettiin erillisen kyselyn avulla. Kysely lähetettiin yli kahteenkymmeneen laboratorioon ympäri Eurooppaa. Saatujen vastausten ja INMR-lehden perusteella laboratorioresursseista koostettiin yhteenveto, jonka avulla voidaan säästää aikaa ja kustannuksia, kun etsitään ja kilpailutetaan testilaboratorioita sarjaparistokomponenttien testaukseen.

Series capacitor bank is a system, which improves the power transmission capacity and network stability. The series capacitor consists of several components which are routine and type tested in accordance with customer requirements and standards. The specific interest in this Thesis is on spark gap, damping circuit and signal column, which are components of a series capacitor bank.

IEC standard 60143-2 ”Series capacitors for power systems – part 2. Protective equip-ment for series capacitor banks” defines the testing of series capacitor bank protection devices. The existing and valid standard is published in 1994 and it is going to be re-vised in near future.

The purpose of this Thesis was to compare the old and the future version of the standard and find out especially the influence of the new standard in equipment testing. In addi-tion another task was to seek test laboratories for these components within Europe. An INMR magazine with the list of European high voltage and high power laboratories was used as a source in the laboratory survey.

A detailed laboratory survey was executed by a separate query. The query was sent to over twenty laboratories all over the Europe. A summary chart was created based on the information received by the survey and information gathered from the INMR magazine. The chart will help in the future when appropriate testing laboratories for series capacitor components are searched and quoted.
