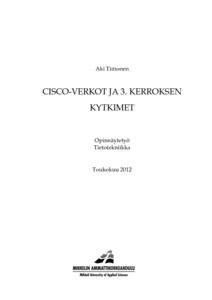

CISCO-VERKOT JA 3. KERROKSEN KYTKIMET

Abstract

Tämän opinnäytetyön tavoitteena oli perehtyä Cisco CCNA kursseilla opittuun Cisco-verkkojen raken-tamiseen, sekä syventää osaamista käyttämällä kolmannen kerroksen kytkimiä. Opinnäytetyön teo-riaosuus on tehty yhteistyössä Jesse Tuunasen kanssa. Työn soveltavassa käytännön osuudessa vastuu-alueenani olivat Cisco kytkimet Jessen hoitaessa reitittimet.

Työn teoriaosuudessa on käsitelty yleistä lähiverkkoteoriaa käyden läpi OSI-mallin kerrokset sekä TCP/IP-malli ja siihen liittyvät keskeisimmät protokollat TCP, UDP, IP sekä DHCP. Tämän lisäksi on käyty IPv6 teoriaa, vaikkakin työn käytännön osuus on toteutettu käyttäen IPv4 osoitteita. Teorian lähteenä on käytetty pääasiassa alan kirjallisuutta ja lisäksi muutamaa Internet dokumenttia.

Esimerkkiverkko käytännön osuutta varten rakennettiin Mikkelin Ammattikorkeakoulun Cisco luokassa käyttäen fyysisiä laitteita. Lisäksi käytimme Cisco Packet Tracer ohjelmaa verkon kuvan piirtämistä varten. Reitittiminä toimivat Cisco 2811 sarjan reitittimet, kolmannen kerroksen kytkiminä olivat kaksi kappaletta Cisco Catalyst 3650 v2 kytkintä. Toisen kerroksen kytkiminä olivat seitsemän kappaletta Cisco Catalyst 2960 kytkintä ja kolme kappaletta Cisco Catalyst 2950 kytkintä. Verkon rakentamisessa ja konfiguroinnissa ei ilmennyt ongelmia ja verkon kaikki ominaisuudet toimivat halutulla tavalla.

The goal of this bachelor’s thesis was to examine the construction of Cisco networks previously learned in Cisco CCNA courses and to expand my knowledge by using layer 3 switches. The theory part of the thesis was done in collaboration with Jesse Tuunanen. In the practical implementation of the example network my responsibilities were the switches in the network while Jesse’s responsibilities were the routers.

The theory section of the thesis focuses on general local area network theory by explaining the OSI-model, TCP/IP-model and the most important protocols TCP, UDP, IP and DHCP. In addition to the previously mentioned protocols IPv6 is also covered, even though the practical implementation of the network has been done by using IPv4 addresses. The sources for the theory were mainly from literature related on the matter with the addition of a few Internet documents.

The example network was built in the Cisco class of Mikkeli University of Applied Sciences using physical devices. Cisco Packet Tracer software was also used to draw the picture of the example network. The routers used in the network were Cisco 2811 series routers. The two layer 3 switches used were Cisco Catalyst 3650 v2 switches and the layer 2 switches used were seven Cisco Catalyst 2960 switches and three Cisco Catalyst 2950 switches. No problems occurred when building and configuring the network and all features of the network were working as intended.
