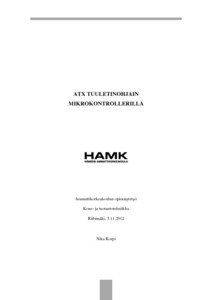

ATX TUULETINOHJAIN MIKROKONTROLLERILLA

Abstract

Lähdin rakentamaan itselleni tuuletinohjainta tietokoneeseen. Olin jo aiemmin miettinyt tuuletinohjaimen rakentamista ja hieman miettinyt ohjaimen ominaisuuksia etukäteen. Minulla oli tietoa ohjaimen toteutukseen etukäteen vain vähän. Ohjaimen rakentaminen oli minulle pikemminkin mikrokontrollerien, ohjelmoinnin ja elektroniikkasuunnittelun oppimisprojekti.

Työssä oli tarkoitus käyttää mikrokontrolleria jolla ohjattaisiin tuulettimien nopeutta. Tuulettimien nopeutta säädettäisiin lämpötilan perusteella tai manuaalisesti. Tavoitteena oli saada tietokoneeseen asennettava yksikkö jolla voisi ohjata tietokoneen kotelotuulettimia.

Työssä lähdin selvittämään, miten tietokoneen tuulettimia voi ohjata ja miten niiden kierrosnopeusanturia voi lukea. Valitsin mikrokontrolleriksi atmelin ATmega16. Rakensin ohjaimen ensin koekytkentäalustalle siten että ohjelmoin mikrokontrolleria sitä mukaan kuin rakensin kytkentöjä. Kun olin tyytyväinen koekytkentöihin ja ohjelmaan, aloin suunnitella ja rakentaa itse ohjaimen.

Lopputuloksena oli ohjain jossa on tuuletinpaikkoja 8, lämpöantureita 4 ja aakkosnumeerinen LCD-näyttö. Tuulettimien nopeutta säätäviä linjoja on 4 kappaletta joihin jokaiseen saa kytkettyä 2 tuuletinta. Tuuletinlinjoja pystyy säätämään manuaalisesti sekä lämpötilan perusteella. Jokaisen tuu-lettimen kierrosnopeutta luetaan ja se on esitetty LCD näytöllä.

Lopputulokseen olen melko tyytyväinen. Opin todella paljon uutta mikä oli työssä tarkoituskin. Vanhemman tyyppisien tuulettimien ohjaus jäi toteuttamatta, koska suunnittelemani kytkentä ei toiminutkaan toivotulla tavalla. Ohjaimen puutteisiin pääsee selville vasta kun ohjain on ollut jonkin aikaa käytössä. Suunnittelin ohjaimen siten että ohjelman pystyy päivittämään, jos ohjelmassa ilmenee puutteita.

The author of this thesis wanted to build a fan controller for a computer himself and. had already been thinking about the controller features beforehand but lacked the actual knowhow for doing it. Building the fan controller was more of a project for learning about microcontrollers, programming and electrical designing

The work was to include a microcontroller which would control the fan speed. The fan speed would be controlled by the temperature or manually. The goal was to build a unit that could be installed into a computer which would control the case fans.

The work was started by researching how computer fans can be controlled and how their speed sensors work. An Atmel’s ATmega16 microcontroller was chosen. Initially, the controller was built on a breadboard, while the wiring and programing were developed simultaneously. As soon as the wiring and programing were satisfactory, then the controller was designed and built.

As a result a controller which had eight fan spaces, four temperature sensors and an alphanumerical LCD display was developed. There were four lanes for the fan control and every line was connected to two fans. The fan lanes could be adjusted manually or on the basis of temperature. The fan speed was read from all the fans and displayed on the LCD

The author learned a lot and was satisfied with the result. The older type of fan control was left out because the circuit that was designed did not function as hoped. The deficiencies of the controller could only be seen after it had been in use for some time. If deficiencies occur in the software, then the controller was designed so that it can be updated.
