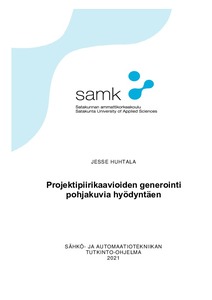

Projektipiirikaavioiden generointi pohjakuvia hyödyntäen

Abstract

Tämän opinnäytetyön tavoitteena oli päivittää ja piirtää uusia piirikaavioita tilaajalle projekteissa usein toistuvista sähkökeskuslähdöistä. Nämä piirretyt piirikaaviot oli tarkoitus piirtää siten, että niitä voidaan käyttää pohjakuvina piirikaavioiden gene-roinnissa. Generointi on toiminto CADMATIC sähkösuunnittelu ohjelmistossa, jolla saadaan Excelin avulla tehokkaasti luotua uusi piirikaavio-tiedosto pohjakuvia hyödyntäen. Työn tilaaja oli UTU Oy. UTU Oy valmistaa ja myy sähkökeskuksia ja -kojeistoja. Työn alussa tutustuttiin ensin generointi toimintoon ja miten sitä voidaan käyttää. Alussa myös selvitettiin tilaajan suunnittelijoiden kanssa, minkälaisia sähkökeskus-lähtöjä heillä projekteissa usein toteutuu. Näin saatiin luotua lista tarvittavista piiri-kaavioista. Työhön mukaan otetut tarvittavat piirikaaviot piirrettiin käyttäen CADMATIC sähkösuunnittelu ohjelmistoa. Piirikaaviosuunnittelu vaiheen jälkeen luotiin Excel tiedosto generointia varten. Pohjakuvina käytettäviin piirikaavioihin luotiin linkitys Excel tiedoston saraketietoihin. Työn lopputuloksena saatiin luotua usein sähkökeskus projekteissa toistuvista sähkökeskuslähdöistä mahdollisuus generointiin Exceliä ja piirrettyjä piirikaavioita hyödyntäen.
