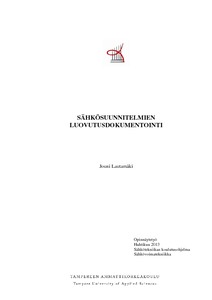

Sähkösuunnitelmien luovutusdokumentointi
Lautamäki, Jouni (2013)
Lautamäki, Jouni
Tampereen ammattikorkeakoulu
2013
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201305056248
https://urn.fi/URN:NBN:fi:amk-201305056248
Tiivistelmä
Tämän opinnäytetyön tavoitteena oli luoda viralliset luovutusdokumentit asuntoosakeyhtiö Ilokkaanrinteen putkistosaneerauksen sähkösuunnitelmista. Kohteen saneeraus sisälsi taloyhtiön 46 asunnon kylpyhuoneiden sekä keittiöiden sähköjen uusimisen. Lisäksi kiinteistön yleisten tilojen sähköasennukset uusittiin lähes kokonaan.
Tässä opinnäytetyössä haluan antaa lukijalle mahdollisimman selkeän kuvan luovutusdokumentoinnin tarkoituksesta ja sen laadinnasta. Lisäksi selvitän, mitä standardi SFS-EN 61082 määrittelee sähköjärjestelmien dokumentoinnille.
Jokaisesta sähköurakasta on laadittava luovutusdokumentit. Yleensä luovutusdokumentointi ja sen kustannukset sisällytetään sähköurakkaan, ellei sähkötyöselostuksessa ole erillistä mainintaa siitä, että luovutusdokumentointi jää sähkösuunnittelijan vastuulle. Tässä työssä käsitellyssä tapauksessa laadintavastuulla ei ole kuitenkaan merkitystä, sillä kohteen sähkösuunnittelijana ja -urakoitsijana toimii sama yritys.
Kohteen valmistumisen lähestyessä käytiin sen sähkösuunnitelmiin tulleet muutokset läpi työmaalla yhdessä asentajan kanssa, jolloin luovutusdokumenttien laatiminen voitiin aloittaa ennen kohteen virallista luovutusta. Urakan valmistuttua viimeiset muutokset voitiin päivittää luovutuspiirustuksiin. Luovutusdokumenttikansioita toimitettiin sähkötyöselostuksen mukaan rakennuttajalle, taloyhtiön edustajalle sekä sähköurakoitsijalle. Lisäksi yksi kansio on kohteen sähköpääkeskustilasta. Luovutuspiirustusten toteutuksessa käytin apunani CADS Planner Electric 15 -ohjelmistoa sekä Microsoft Office Excel 2007 -ohjelmistoa.
Tässä opinnäytetyössä haluan antaa lukijalle mahdollisimman selkeän kuvan luovutusdokumentoinnin tarkoituksesta ja sen laadinnasta. Lisäksi selvitän, mitä standardi SFS-EN 61082 määrittelee sähköjärjestelmien dokumentoinnille.
Jokaisesta sähköurakasta on laadittava luovutusdokumentit. Yleensä luovutusdokumentointi ja sen kustannukset sisällytetään sähköurakkaan, ellei sähkötyöselostuksessa ole erillistä mainintaa siitä, että luovutusdokumentointi jää sähkösuunnittelijan vastuulle. Tässä työssä käsitellyssä tapauksessa laadintavastuulla ei ole kuitenkaan merkitystä, sillä kohteen sähkösuunnittelijana ja -urakoitsijana toimii sama yritys.
Kohteen valmistumisen lähestyessä käytiin sen sähkösuunnitelmiin tulleet muutokset läpi työmaalla yhdessä asentajan kanssa, jolloin luovutusdokumenttien laatiminen voitiin aloittaa ennen kohteen virallista luovutusta. Urakan valmistuttua viimeiset muutokset voitiin päivittää luovutuspiirustuksiin. Luovutusdokumenttikansioita toimitettiin sähkötyöselostuksen mukaan rakennuttajalle, taloyhtiön edustajalle sekä sähköurakoitsijalle. Lisäksi yksi kansio on kohteen sähköpääkeskustilasta. Luovutuspiirustusten toteutuksessa käytin apunani CADS Planner Electric 15 -ohjelmistoa sekä Microsoft Office Excel 2007 -ohjelmistoa.
