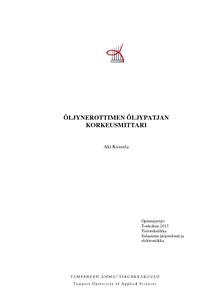

Öljynerottimen öljypatjan korkeusmittari

Abstract

Työn tarkoituksena oli suunnitella ja valmistaa mittalaitteen prototyyppi, jolla voidaan helposti ja nopeasti mitata öljynerottimen öljypatjan korkeus. Työ toteutettiin tilaustyönä Elvime Ky -yritykselle.

Työn aikana tutustuttiin IEC:n ja SFS:n standardeihin EX-tiloissa toimiville laitteille, erityisesti standardiin IEC 600079-11. Näiden standardien vaatimukset ovat peräisin ATEX-direktiivistä 94/9/EC. Laitteen toiminta perustuu kapasitiiviseen mittausanturiin. Mittausanturille suunniteltiin komparaattorikytkentä kapasitanssin mittausta varten. Mittaustiedot käsitellään kädessä pidettävällä mittalaitteella, jonka mikrokontrollerina käytetään 8-bittistä AVR-mikrokontrolleria. Laitteen tarvitsema sähkö tuotetaan hakku-rivirtalähteen avulla, litiumioniakusta. Työn aikana laitteen virrankulutus mitattiin, jotta saataisiin tietää sen kuluttama virta lepotilassa ja päällä ollessa.

Työlle asetettu tavoite eli toimiva mittalaite saatiin valmistettua.

The objective of this thesis was to design and assemble a working prototype that can easily and quickly measure the oil level of an oil separator. The thesis was ordered by a company named Elvime Ky.

During the thesis IEC and SFS standards concerning devices in ATEX-environments were examined, especially IEC standard 600079-11. The requirements of these standards come from the ATEX-directive 94/9/EC. Operation of the device is based on a ca-pacitive measurement sensor. A comparator circuit was designed to measure the capacitance of the sensor. Measurement data are analyzed by a hand held measurement device. Power to the device is created using a step-up regulator and comes from a lithium ion battery. The current consumption of the devices was also measured.

The objective of the thesis was accomplished and a working meter was assembled.
