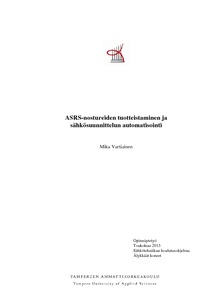

ASRS-nostureiden tuotteistaminen ja sähkösuunnittelun automatisointi

Abstract

Tämän opinnäytetyön aiheena oli tuotteistaa ASRS-nosturia sähkösuunnittelun näkökulmasta ja automatisoida sähkösuunnittelua pohjakuvan avulla. Lisäksi tavoitteena oli nosturin sähkökomponenttien ja kytkentäratkaisujen vakioiminen pohjakuvaan. Pohjakuvan suunniteltiin Zukenin E3-sähkösuunnitteluohjelmalla. Suunnittelussa hyödynnettiin ohjelman optio- ja varianttiominaisuuksia, joilla saadaan pohjakuvassa tehtyä halutut kytkentämuutokset automaattisesti.

Opinnäytetyön tuloksena luotiin pohjakuva sähkösuunnittelijoille nosturin ja nostinlaitteen sähköjärjestelmästä. Kaikkien tulevien ASRS-nostureiden sähkösuunnittelu voidaan aloittaa pohjakuvasta. Pohjakuva sisältää nosturin perusrakenteen sekä kaikki mahdolliset nosturiin saatavilla olevat optiot.

Vakioitu pohjakuva vähentää suunnitteluun käytettyyn aikaa merkittävästi, erityisesti mikäli tuote ei ole tuttu ja suunnittelija on kokematon. Nosturin ominaisuuksien lisääminen ja muuttaminen voidaan tehdä pohjakuvaa käyttämällä muutamassa sekunnissa, kun aikaisemmin siihen on kulunut jopa tunteja. Lisäksi vakioidusta pohjakuvasta hyötyvät automaatiosuunnittelu, ostajat, myyjät, tuotanto ja huolto.

The topic of this thesis was to productize the ASRS crane from the perspective of electrical engineering and automatize electrical designing through the use of base drawing. In addition, the goal was the standardization of the crane's electrical components and coupling solutions in the base drawing. The designing of the base drawing was done by using the electrical planning software E3 by Zuken. The software's option and variant properties which allow the automatic production of desired coupling changes in the base drawing were employed in the designing process.

As a result of the thesis, a base drawing of the crane's electricity was created for electrical planners. The electrical designing of all future ASRS cranes can be started with a base drawing. A base drawing includes the crane's basic structure and all the possible options available for the crane.

A standardized base drawing reduces the time spent in planning significantly, especially if the product is unfamiliar and the planner is inexperienced. The adding and modification of a crane's properties can be achieved by using the layout in a few seconds instead of taking hours like before. In addition, a standardized base drawing benefits automa-tion planning, the buyers, the sellers, production and maintenance.
