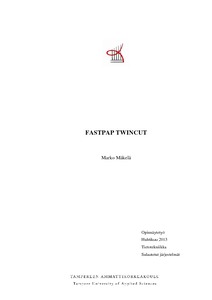

Fastpap Twincut

Abstract

Tämän opinnäytetyön aiheena oli Fastpap Oy:n valmistama Twincut viistoleikkuri. Opinnäytetyön leikkuri valmistettiin vuonna 2012 Ranskalaiselle paperitehtaalle uutta päänvientiä varten.

Opinnäytetyössä tutustutaan leikkurin mekaaniseen rakenteeseen, toimintaan ja ohjel-moitiin. Viistoleikkurin logiikka on toteutettu Siemens Simatic S7 -ohjelmaperheellä ja käyttöliittymä on tehty Siemens Simatic WinCC Flexible -ohjelmalla. Käyttöliittymä toteutettiin Siemens Touchpanel TP 177A -näytölle, joka liitettiin logiikkaan Profibus DP -väylällä.

Opinnäytetyön tekstiosuudessa kerrotaan leikkurin kosketusnäytön ohjelmointiin käytetystä WinCC Flexible -ohjelmasta. Työssä käydään läpi ohjelman perusteet ja Project Wizard -ohjelma. Lopuksi esitellään kosketusnäytölle tehty ohjelma.

Subject of this thesis is Twincut cutter manufactured by Fastpap Oy in the year 2012 to a paper mill in French for a new tail threading.

The thesis introduces the cutter’s mechanical structure, function and programming of the software. The cutter’s logics are made with Siemens Simatic S7 product family and the user interface is made with Siemens Simatic WinCC Flexible software. The user inter-face was made for Siemens Touch Panel TP 177A touchscreen, which is connected to the system logic via Profibus DP.

The thesis introduces WinCC Flexible program and few of its key features, including Project Wizard program, which were used to make the touchscreen user interface and finally the thesis introduces the complete program which is used in the touchscreen.
