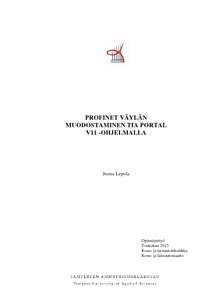

Profinet väylän muodostaminen TIA Portal V11 -ohjelmalla

Abstract

Tämän opinnäytetyön tarkoituksena oli laatia käyttöohje uudelle Siemens TIA Portal V11 -ohjelmalle, Tampereen ammattikorkeakoulun koneautomaatiolaboratorion käyttöön. Tämä työ on jatkoa Henkka Walleniuksen ja Hannu Hintun TIA Portal V11 -ohjelmistosta tekemille opinnäytetöille. Työn tavoitteena on luoda ohjeistus väylien luomisesta, sekä väylälaitteiden konfiguroinnista.

Tässä opinnäytetyössä käydään läpi projektin luominen, logiikan konfigurointi, väylälaitteiden lisääminen ja konfigurointi, väylän lisääminen laitteiden välille, sekä laitteiden simulointi offline ja online tilassa.

Työssä käydään nopeasti läpi myös erilaisia Siemensin valmistamia logiikkaohjaimia, väyläratkaisuja, sekä Siemensiä yrityksenä. Ohjeistus on testattu käytännössä Tampereen ammattikorkeakoululla. TIA Portal V11 -ohjelmisto tuli käyttöön opetuksessa syksyllä 2012.

The purpose of this bachelor’s thesis was to create user manual for Siemens’s new TIA Portal V11 software, for the use of Tampere University of Applied Sciences machine automation laboratory. This thesis is follow-up to the thesesis written on Siemens TIA Portal V11 by Henkka Wallenius and Hannu Hinttu. The aim of this Thesis is to make instructions for creating buses and bud device configuration.

This thesis will go through how to create a new project with Siemens TIA Portal and how to configure it to Siemens logic. Also it shows how to add bus devices and how to configure them in the project and how to simulate project in both offline- and online modes.

This thesis will contain some information about different kinds of logics that Siemens manufactures, different kinds of bus solutions and some information about Siemens. Instructions have been tested in practice at Tampere University of Applied Sciences. TIA Portal V11 software was introduced for teaching in fall of 2012.
