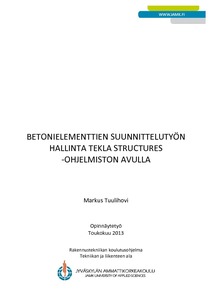

Betonielementtien suunnittelutyön hallinta Tekla Structures -ohjelmiston avulla
Tuulihovi, Markus (2013)
Tuulihovi, Markus
Jyväskylän ammattikorkeakoulu
2013
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2013052811323
https://urn.fi/URN:NBN:fi:amk-2013052811323
Tiivistelmä
Opinnäytetyön tarkoituksena oli selvittää Tekla Structures -tietomallinnusohjelmiston mahdollisuuksia rakennesuunnittelun hallinnassa. Työ rajattiin koskemaan betonielementtien suunnittelutyötä. Tavoitteena oli selvittää, millä menetelmillä ja työkaluilla elementtien suunnittelutyön etenemistä voidaan hallita ja raportoida. Opinnäytetyön toimeksiantajana oli FMC Group -suunnittelukonserniin kuuluvan KPM-Engineering Oy:n Jyväskylän toimipiste. Toimeksiannon taustalla oli tarve kyetä osoittamaan rakenneosien valmiusasteprosentti raporttimuodossa.
Työn teoriaosuudessa perehdyttiin betonielementtien mallintamiseen ja suunnitteluprosessin kul-kuun. Teoriapohjan perusteella suunnittelutyön hallinnan lähtökohdaksi valittiin elementeille ase-tettavat valmiusasteet, joiden avulla valmiusasteprosentti osoitettaisiin. Työn toiminnallisessa osuudessa testattiin Tekla Structures -ohjelmiston työkalujen sopivuutta valmiusasteiden asettami-seen. Lisäksi valmiiden raporttipohjien soveltuvuutta valmiusasteiden raportointiin tutkittiin.
Työn aikana havaittiin, että Tekla Structures -ohjelmiston omat projektinhallintatyökalut eivät sovellu toimeksiantajan tarpeisiin ilman jatkokehitystä. Sen sijaan konsernin Tekla Structures -ympäristön valmiusasteiden asettamista varten luotu työkalu todettiin sellaisenaan käyttökelpoiseksi. Tarvetta jatkokehitykselle kuitenkin ilmeni.
Opinnäytetyön tuloksena määriteltiin valmiusasteet ja luotiin toimintaohje niiden käyttämiseen. Valmiusasteiden raportointiin löydettiin useita eri vaihtoehtoja, joita arvioitiin niiden muokattavuu-den ja helppokäyttöisyyden perusteella. Raportointia ei saatu vielä lopulliseksi, sillä arvioinnissa hyödyllisimmäksi todetun raporttipohjan kehittäminen vaatisi ohjelmointiosaamista. Raportointia aiotaan kehittää kesällä 2013. Kun valmiusasteiden käyttö ja raportointi saadaan betonielementtien osalta toimiviksi, niitä voidaan soveltaa myös muihin rakenneosiin.
