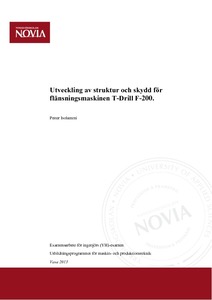

Utveckling av struktur och skydd för flänsningsmaskinen T-Drill F-200.

Abstract

Det här examensarbetet gjordes på uppdrag av T-Drill Oy. Uppgiften gick ut på att utveckla strukturen och skydden för T-Drills flänsningsmaskin F-200. Syftet med uppgiften var att skapa en 3D-modell av F-200 för att enklare kunna utveckla och skräddarsy maskinen. Nya skydd skulle konstrueras eftersom de gamla var dyra att tillverka samt svåra att montera. Dessutom gjordes ändringar i strukturen så att monteringen av maskinen skulle underlättas. Arbetet gjordes med hjälp av CAD-programmet SolidWorks, där skapades 3D-modeller, sammanställningar och ritningar. Resultatet blev en fullständig 3D-modell, nya skydd och underlättad montering. Arbetet uppfyllde alla de krav som hade blivit satta.

Tämä lopputyö on tehty T-Drill Oy:n toimeksiannosta. Tehtävänä oli kehittää TDrill F-200 putken laipoituskoneen rakennetta ja suojausta. Tavoitteena oli luoda 3D mallit ja rakenteet F-200 laipoituskoneesta sellaisiksi, että koneen kehittäminen on jatkossa helpompaa sekä tehdä asiakasräätälöinnit yksinkertaisemmiksi. Tehtävänä oli myös uusien konesuojien suunnittelu, koska vanhat suojat olivat kalliit valmistaa ja hankalat asentaa. Lisäksi koneen rakenteeseen tehtiin asennusta helpottavia muutoksia. Työ suoritettiin SolidWorks CAD-ohjelman avulla, jolla luotiin 3D-malleja, kokoonpanoja sekä piirrustuksia. Lopputuloksena saatiin koko koneesta täydelliset 3D-mallit, kokoonpanopiirustukset, uudet konesuojat sekä kokoonpanoaikaa saatiin lyhyemmäksi. Työssä saavutettiin kaikki sille asetetut tavoitteet.

This Bachelor’s thesis work was commissioned by T-Drill Oy. The task was to develop the structure and the safety guards for the T-Drill F-200 flanging machine. The purpose of the task was to create a 3D-model of the F-200 to simplify further development and customization of the machine. New safety guards were to be designed, because the old guards were expensive to manufacture and difficult to assemble. Furthermore, changes were made in the structure of the machine to facilitate the assembly. The work was done using the CAD program SolidWorks, in which 3D models, assemblies, and drawings were made. The result was a complete 3D model, new safety guards and an easier assembly. The work met all the requirements that had been placed.
