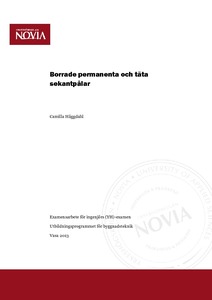

Borrade permanenta och täta sekantpålar

Abstract

Syftet med det här examensarbetet är att göra en enhetlig dokumentation över hur man utför sekantpålar med luftdriven sänkhammare åt Lemminkäinen Sverige AB. Examensarbetet är en arbetsplatsstudie från projekt Mörby kabeltunnel. Beställare är Svenska kraftnät AB, i Stockholm. I tunnelns norra ände byggs ett 20 meter djupt schakt. Som stödvägg för att hålla emot jord- och vattenmassor görs en permanent, tät, borrad sekantpålevägg.

Vid utförandet av sekantpålar använder man liknande metoder som vid grävpålar. Det som utmärks för sekantpålar är att man först gör varannan påle (primärpåle) på ett avstånd mindre än en påles diameter. När dessa härdat borras en påle(sekundärpåle) mittemellan som då kommer att överlappa primärpålarna. Eftersom pålarna överlappar varandra kommer konstruktionen att bilda en tät vägg.

I examensarbetet presenteras också kort andra motsvarande metoder man kan använda. Bakgrundsinformation samt de andra metoderna är litteraturstudier. Utförandet av sekantpålarna är dokumenterat på arbetsplatsen. För att inte böjmoment ska uppstå görs denna sekantpålevägg i cirkulär form, därmed kan pålarna göras oarmerade. Det kommer inte heller att behövas hammarband, stämp eller bakåtförankring. En krönbalk kommer att gjutas av betong och sekantpålarna ska förankras i berget med lodräta linstag.

Tämän opinnäytetyön tarkoituksena on kirjoittaa Lemminkäinen Sverige AB:lle menetelmä sekanttipaalujen tekemisestä uppovasaralla poraamalla. Opinnäytetyö perustuu työmaanopintoihin Mörbyn kaapelitunneliprojektissa. Tilaaja on Svenska kraftnät AB, Tukholmassa. Tunnelin pohjoispäähän rakennetaan 20 metriä syvä kaivanto. Maaperä- ja vesimassojen tukiseinäksi porataan pysyvä ja tiivis sekanttipaaluseinä.

Sekanttipaalujen toteuttamisessa käytetään samanlaisia porausmenetelmiä kuin kaivinpaaluilla. Sekanttipaalujen ominaisuus on se, että paalut leikkaavat toisiaan. Ensin porataan joka toinen paalu (primääripaalu) pienemmällä etäisyydellä kuin paalujen halkaisija ja sitten valetaan. Kovettumisen jälkeen porataan sekundääripaalut primääripaalujen väliin. Kun paalut leikkaavat toisiaan, seinästä tulee vesitiivis.

Opinnäytetyössä esitetään lyhyesti mitä vastaavia menetelmiä voidaan käyttää sekanttipaalujen sijaan. Olen perehtynyt kirjallisuuteen sekanttipaalujen taustatiedoista ja vastaavista menetelmistä ovat kirjallisuuden opintoja. Sekanttipaalujen menetelmät ovat tietoja työmaalta. Nämä sekanttipaalut on valmistettu ympyrän muotoon, jotta ne kestävät suuren taivutusmomentin. Sen takia on mahdollista tehdä paalut ilman raudoituksia ja vahvistuksia. Paalut ankkuroidaan kallioon vaijeriankkurien avulla.
