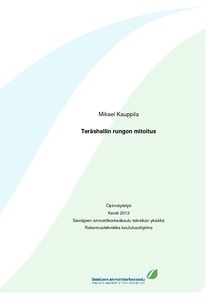

Teräshallin rungon mitoitus

Abstract

Tämän opinnäytetyön tarkoitus oli mitoittaa teräshalli Oy SanCon Finland Ab:lle ja mitoituksesta saataisiin alustavia profiilikokoja. Halli, jota on käytetty mitoituspohjana, tulisi yrityksen omaan käyttöön varastona tai vuokralle. Halli piti suunnitella sillä tavalla, että sitä pystyisi laajentamaan molempiin suuntiin ja siltanosturi pystyisi asentamaan siihen.

Työ sisältää ristikkosauvojen, pilarien, siltanosturin ratapalkkien ja anturoiden mitoituksen. Työstä on jätetty pois liitos-, värähtely- ja palomitoitus.

Suurin osa mitoituksista tehtiin Excelissä. Sen avulla kokoja ja laskelmat pystyisi helposti muuttamaan. Jos hallikokoa halutaan muuttaa myöhemmin, vain lähtöarvoja tarvitsee muuttaa ja uudet mitoitukset pystyy helposti hakemaan Excelistä. Mitoitukset tarkastettiin Autodesk Robot Structural Analysis-ohjelmassa. Piirustuk-set tehtiin CADS Planner-ohjelmalla.

The subject of the thesis was to design a steel constructed hall for Oy SanCon Finland Ab and to get preliminary profile sizes from the dimensioning. The company’s intention is to build a hall for their own use, or which can be rented. The plan was to make the dimensioning so that it would be able to extend the building with boat gables. The company also wanted the possibility of installing a crane into the hall.

The work includes the dimensioning of the truss bars, columns, the crane rail beam and the foundation. The work does not include connections, vibration and fire dimensioning.

Most of the calculations for the hall were made with an Excel program made espe-cially for the thesis. The program is useful for the company if they later want to make changes in the hall size. The calculations were checked with Autodesk Ro-bot Structural Analysis and the drawings were made with CADS Planner.
