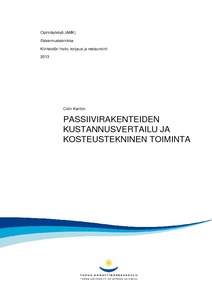

Passiivirakenteiden kustannusvertailu ja kosteustekninen toiminta

Abstract

Tässä opinnäytetyössä kartoitettiin eri passiivitason rakennetyyppien kosteusteknistä toimintaa sekä laskettiin eri passiivirakenneratkaisuiden kustannukset. Työssä tarkasteltiin erityyppisiä seinä- ja yläpohjarakenteita, joista kaikista tehtiin kosteustekninen tarkastelu vesihöyryn diffuusiosiirtymisen osalta DOF-lämpö-ohjelmalla. Rakennetyyppien kustannuslaskelmat tehtiin Excel-taulukkoon, huomioiden kyseiseen rakenneosaan kuuluvat materiaalit sekä työpanokset. Kustannuslaskelmien työmenekit olivat pääasiassa peräisin RATU 2010 -työmenekkikirjasta, kuitenkin osa työmenekeistä perustuu kokemusperäiseen harkintaan. Kustannuslaskelmissa käytettävät kustannustiedot ovat peräisin materiaalitoimittajien jälleenmyyjiltä saaduista todellisista tarjoushinnoista. Tutkimuksessa käsiteltiin viittä eri rakennetyyppiä, joista kolme oli ulkoseinärakenteita ja kaksi yläpohjarakennetta. Ulkoseinärakenteista kaksi oli puurunkoisia, joissa toisessa lämmöneristeenä toimi muovipohjaiset eristeet ja toisessa mineraalivillaeristeet, ja yksi betonirakenteinen seinä, jossa eristenä käytettiin muovipohjaisia eristeitä. Yläpohjarakenteet olivat molemmat puuristikkorakenteisia, joista toisessa lämmöneristeenä toimi puhallusvilla ja toisessa lämmöneristeenä toimi puhallisvillan sekä muovipohjaisen eristeen yhdistelmä. Tutkimuksen lopussa käsiteltiin kustannusarvioiden sekä kosteusteknisten tarkastelujen tuloksia. Tuloksista tehtiin päätelmiä etujen ja haittojen puolesta ja pyrittiin löytämään riskialtteimmat sekä turvallisimmat toteutukset.

This thesis deals with the costings and damp management of different types of passive structures. Three different types of wall structures and two different types of roof structures were examined. Costs were calculated for each type of structure separately. The project also included a damp management examination of each structure, performed with DOF software. The labour inputs included in the costings are from the RATU2010 manual. The manual provides information about the amount of time that is needed to complete each structural job. The costing was performed with Microsot Office Excel. This thesis covered the following exterior wall structures: Timberframed exterior wall with polyurethane foam insulation and insulation plastering Double timberframed exterior wall with mineral wool thermal insulation and wooden façade Load bearing exterior wall of concrete with polyurethane foam insulation and EPS plastering In addition the following roof structures were discussed: Wooden truss structure with polyurethane and mineral wool thermal insulation Wooden truss structure with mineral wool thermal insulation
