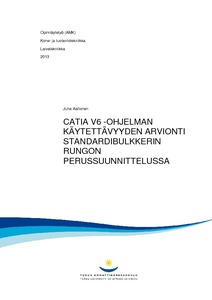

CATIA V6 -ohjelman käytettävyyden arviointi standardibulkkerin rungon perussuunnittelussa

Abstract

Tässä opinnäytetyössä selvitetään CATIA V6 -ohjelmiston soveltuvuutta laivan rungon konsepti- ja perussuunnitteluun Deltamarin Oy:ssä. CATIA-ohjelmistoa käytetään lukuisilla eri toimialoilla, ja se on perusta ohjelmistovalmistaja Dassault Systémesin tuotteen elinkaaren hallintaa keskittyneille ohjelmistoille. Parhaimmillaan ohjelmisto käsittää tuotteen koko suunnitteluprosessin. Työssä irtolastialuksen kolmesta keskimmäisestä lastiruumasta luodaan CATIA:lla parametrinen malli. Siinä käsitellään CATIA V6 -työskentelyn perusperiaatteet ja esitellään samalla yksinkertainen ohjeistus parametrisen laivamallin luomisesta. Myös luokituskuvien tuottamista käsitellään. CATIA V6 -työskentelyä verrataan Deltamarinella nykyään käytössä olevaan Aveva Marine -ohjelmaan. Lisäksi luodaan katsaus tulevaan ja pohditaan 3D-suunnittelun mahdollisuuksia ja tulevia kehityssuuntia. Työn aikana esiin tuli lukuisia ongelmakohtia. Näiden perusteella jouduttiin toteamaan, että tällaisenaan ohjelma ei Deltamarin Oy:ssä sovellu tuottavaan runkosuunnitteluun. Deltamarin ei toistaiseksi siirry ohjelman laajempaan käyttöön vaan jää odottamaan ohjelman uusia kehitysversioita. Havaitut ongelmat on saatettu tiedoksi ohjelmistovalmistajalle, ja ne otetaan huomioon sitä kehitettäessä.

The aim of this Bachelor’s thesis was to determine if the CATIA V6 program can be used as the main design tool in the basic design phase of the standard bulk carrier in Deltamarin Oy. CATIA program can be applied to a wide variety of industries and it is the corner stone of the product lifecycle management solutions provided by the software house Dassault Systémes. It supports all stages of product development. In this study, a parametric model was created from the three midmost cargo holds of the bulk carrier. The basic working procedures of CATIA V6 were discussed. A simple instruction manual about the creation of the parametric model of the ship was presented. An extraction of the basic drawings were also discussed. Working with CATIA V6 was compared with Aveva Marine program which is currently in use at Deltamarin. A glance to the future was made and the possibilities and future development of 3D design were discussed. A number of issues arose during this study. Because of this, a conclusion that the program is not suitable for productive hull design in Deltamarin, had to be made. At this stage, Deltamarin will not make the transition to the extensive use of the program. Instead further development versions of the program will be expected. All issues have been delivered to the program manufacturer and they will be considered when developing the software.
