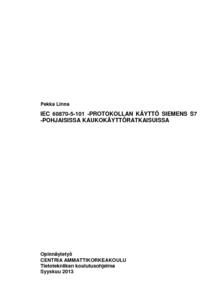

IEC 60870-5-101 -PROTOKOLLAN KÄYTTÖ SIEMENS S7 -POHJAISISSA KAUKOKÄYTTÖRATKAISUISSA

Abstract

Työn tarkoituksena oli luoda toimiva rajapinta Siemens S7 -pohjaiselle logiikalle, kun kommunikointiprotokollana on IEC 60870-5-101. Tavoitteena oli lisäksi saada tehtyä toimiva rajapinta myös Siemensin uusimman sukupolven ohjelmointityökalulla, jolle ei ollut vielä omia ohjelmalohkoja tehty tätä protokollaa varten.

Työssä perehdyttiin IEC 60870-5-101 -protokollan ja Siemensin ohjelmalohkojen rakenteeseen ja toimintaan. Niiden perusteella luotiin logiikkaohjelma, johon itse rajapinta määriteltiin.

Tuloksina saatiin toimiva rajapinta ja onnistunut kommunikointi logiikan ja SCADA-järjestelmän välille molemmilla kokeilluilla ohjelmointityökaluilla. Opinnäytetyön avulla Apex Automation Oy sai tietoa ja kokemusta kyseisen logiikkaperheen ja kommunikointiprotokollan yhdistämisestä ja käytöstä.

The objective of this thesis was to create a working interface for Siemens S7 based PLC using communication protocol IEC 60870-5-101. In addition, the aim was to create a working interface using Siemens’ newest generation programming tool, which did not have its own program blocks for this protocol.

While working on the thesis, the researcher familiarized himself with the structure and operation of the IEC 60870-5-101 protocol and Siemens program blocks. Based on this, the PLC program was created. The interface itself was defined to the PLC program.

A working interface and successful communication between the PLC and the SCADA system was found with both of the tested programming tools. With the help of this thesis, Apex Automation Oy received valuable knowledge and experience of combining and utilizing the aforementioned PLC family and communication protocol.
