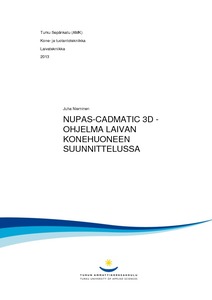

Nupas-Cadmatic 3D -ohjelma laivan konehuoneen suunnittelussa

Abstract

Opinnäytetyön tarkoituksena on luoda kattava tutkimus- ja kehitystyö Elomatic Oy:n käyttöön. Aiheena on 3D Cadmatic -ohjelmiston käyttökokemus laivasuunnittelussa ja sen kehittäminen laivan konehuoneen suunnittelutyössä. Työssä verrataan eri suunnittelijoiden käyttökokemuksia Cadmatic-ohjelmasta. Tarkoituksena on luoda hyvä pohja kehityskeskustelulle ja tämän myötä saada koottua sellainen manuaali suunnittelijoiden käyttöön, josta olisi hyötyä niin aloittaville kuin myös kokeneille laivan suunnittelijoille. Työ rajoittuu ensisijaisesti Elomatic Machinery -osastoon, mutta antaa hyvän pohjan myös muille osastoille mahdolliseen manuaalin luomiseen. Tarkoituksena on saada kattava kuva suunnittelijoiden mielipiteistä ohjelmasta, mutta ei kehittää ensisijaisesti itse ohjelmaa. Tämän avulla on mahdollista luoda hyvä käyttöopas Cadmatic-ohjelmasta, jossa otetaan myös huomioon laivan koneenhuoneen suunnitteluasiat. Manuaalin pääpaino on piirustuspuolen asioissa. Muiden sovellusten tarkemmat kuvaukset ovat tapauskohtaisia käytännön tilanteita. Perustoiminnot aloittelevalle kuin myös kokeneemmalle käyttäjälle ovat Cadmatic Helpistä, joka on suunniteltu kattavaksi peruspaketiksi Cadmaticin käyttäjille.

The aim was to conduct a comprehensive research and development project for Elomatic Ltd's use. The theme is mainly Cadmatic 3D software experience in ship design and the development of the ship's engine room design work. The starting point was to compare the experiences of designers about the Cadmatic program. The aim was to offer a good basis for discussion and to devise such a manual for designers use, which would be useful for beginners and experienced ship designers also. The work was primarily confined to Elomatic Machinery Department, but it provides also a basis for other departments in terms of devising a manual. The purpose was not primarily to develop the program itself, but to obtain a comprehensive picture of the designers' opinions of the program. This made possible to devise a good user’s manual for the Cadmatic program, which also considers functional items of the ship's engine room design.

The emphasis of the manual are six cases from the drawing section. Other applications for detailed descriptions are ad hoc practical situations. Basic answers for the beginners as well as experienced users can be found in Cadmatic Help, which is designed to cover the basic information for Cadmatic users.
