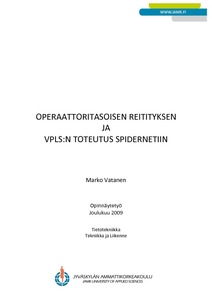

Operaattoritasoisen reitityksen ja VPLS:n toteutus SpiderNetiin

Abstract

Jyväskylän ammattikorkeakoulun Teknologia-yksikön SpiderNet-laboratoriota on kehitetty aktiivisesti viimeisen seitsemän vuoden ajan. SpiderNet-laboratoriota käytetään tietoverkkotekniikan opetuksen tukena sekä tutkimus- ja kehitysprojekteissa. SpiderNet tukee useita verkkotekniikoita kuten esimerkiksi: Ethernet, Metro Ethernet, MPLS-VPN, reititysprotokollat.

Opinnäytetyön tarkoituksena oli suunnitella ja toteuttaa operaattoritasoinen reititys ja VPLS SpiderNet-laboratorioon. Reitityksessä keskityttiin lähinnä operaattorien väliseen reittitietojen välittämiseen tarkoitetun BGP:n tutkimiseen eri autonomisten alueiden välillä ja MPLS:n käyttämiseen runkoverkossa. VPLS on L2-tasolla toimiva operaattoritason VPN-palvelu. VPLS:n avulla operaattorit voivat liittää eri puolella operaattorin runkoverkkoa olevat yritysasiakkaan toimipisteet toisiinsa L2-tasolla.

VPLS nopeuttaa liikenteen välittämistä runkoverkoissa verrattuna MPLS-VPN:ään johtuen sen toimimisesta L2-tasolla. VPLS:ssä käytetään joko BGP:llä tai LDP:llä signaloituja virtuaalilinkkejä sekä MPLS-verkkoa kuljettamaan asiakkaan VPN-liikenne.

Työn tarkoituksena oli tutkia VPLS:n eri signalointiprotokollien toimintaa ja Juniper-reitittimien tapaa toteuttaa VPLS-palvelu sekä toteuttaa operaattoritasoinen reititys käyttäen BGP:tä ja MPLS:ää.

Työn tuloksena saatiin todennettua sekä LDP- että BGP-signalointien toimivuus ja vastaavuus standardeihin RFC 4761 ja RC4762.

The data network laboratory SpiderNet in the School of Technology of JAMK University of Applied Sciences has been actively developed for the last seven years. SpiderNet is mainly used in several data network technology courses as well as on various research and development projects. SpiderNet provides a real life environment with multivendor equipment and support for various network protocols, for example: Ethernet, Metro Ethernet, MPLS-VPN and routing protocols.

The aim of the thesis was to design and implement network operator level routing and VPLS in SpiderNet laboratory. The routing was mainly studied to ensure network information propagation between operators and additionally in operator’s core network using BGP, LDP and MPLS protocols. VPLS is a VPN service which operates in Layer-2. With use of VPLS, operators can connect corporate customers sites in Layer-2 level, which speeds the traffic forwarding in core networks compared to MPLS-VPN.

VPLS uses either BGP or LDP signaled virtual tunnels and MPLS-backbone to transport customers’ VPN traffic.

One of the main goals in the thesis was to study the signal protocols which signal the tunnels between PE devices and to get to know how VPLS works on Juniper routers.

As a result of the thesis signaling of LDP and BGP protocols was proven to be equivalence with the standards RFC 4761 and RFC 4762.
