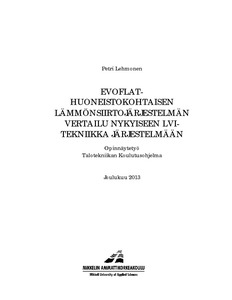

EvoFlat-huoneistokohtaisen lämmönsiirtojärjestelmän vertailu nykyiseen LVI-tekniikkajärjestelmään
Lehmonen, Petri (2013)
Lehmonen, Petri
Mikkelin ammattikorkeakoulu
2013
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2013121020629
https://urn.fi/URN:NBN:fi:amk-2013121020629
Tiivistelmä
Tämän opinnäyteyön aiheena oli vertailla Danfoss A/S:n EvoFlat–huoneistokohtaista lämmönsiirtojärjestelmää perinteisellä LVI-tekniikalla toteutettuun järjestelmään nähden ja tehdä kustannusvertailu järjestelmien välillä. Tavoitteena oli selvittää, paljonko putkien määrä vähenee huoneistokohtaisessa järjestelmässä verrattuna perinteisellä tavalla toteutettuun järjestelmään. Perinteisessä järjestelmässä lämmönjakohuoneesta lähtee lämmitysjärjestelmään meno- ja paluuvesiputki, käyttövedelle lämmin- ja kylmävesiputki sekä lämpimän käyttöveden kiertojohto ja ilmanvaihtokoneen lämmityspattereille meno- ja paluuvesiputki. Huoneistokohtaisessa järjestelmässä jää pois käyttöveden lämminvesiputki sekä lämpimän käyttöveden kiertojohto. EvoFlat-järjestelmässä asuntojen lämminkäyttövesi tuotetaan asunnoissa sijaitsevissa lämmönjakokeskuksissa.
Työssä mallinnettiin EvoFlat–järjestelmällä toteutettu 42-huoneistoinen viisikerroksinen kerrostalo, jossa lämmönlähteenä on kaukolämpö. Vertailurakennuksena toimi sama kerrostalo, joka on toteutettu perinteisellä 5-putkijärjestelmällä.
Työssä perehdyttiin teoreettisesti lämmönsiirtimiin, yleisesti kaukolämpöön ja siihen, miten legionella-bakteeri täytyy ottaa huomioon suunnitelmissa ja mitoituslämpötiloissa. EvoFlat–järjestelmä ja sen toimintaperiaate esitellään myös teoriassa ja käytännössä.
Perinteisen järjestelmän ja Evoflat–järjestelmän suunnitelmien perusteella tehtiin kustannusvertailu sekä vertailu, jossa nähdään muutokset putkimetrien määrässä, linjasäätöventtiilien määrässä ja vesimittareiden määrässä. Muutokset on esitetty taulukoissa. Työn avulla saatiin selville kustannus- ja materiaalimuutokset. Kustannuslaskelma tehtiin yhteistyönä ARE Oy:n kanssa ja suunnittelu tehtiin AIRIX Talotekniikka Oy:n tiloissa. Työn tulosten avulla Danfoss A/S saa tietoa järjestelmän soveltuvuudesta Suomeen.
