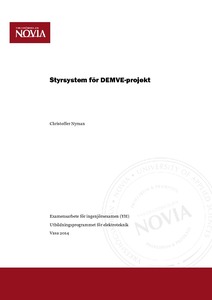

Styrsystem för DEMVE-projekt

Abstract

Kommunikation mellan olika tillverkares utrustningar i ett elnät, s.k. interoperabilitet, är något som på den senaste tiden blivit aktuellt. Fördelarna med interoperabilitet är flera, främst att man inte är bunden till en viss tillverkare. På så vis kan man fritt välja utrustning, som leder till högre konkurrens, vilket ger högre standard. IEC-61850 standarden behandlar just detta koncept, genom att definiera ett standardiserat kommunikationsspråk som samtliga apparater förstår. Det här examensarbetet är gjort för Yrkeshögskolan Novia i Vasa, inom DEMVE-projektet. Syftet med arbetet är att bygga upp ett styrsystem bestående av ABB:s MicroSCADA, som genom IEC-60870-5-104 protokollet har kontakt med en kommunikations-gateway COM600. Som i sin tur kommer att övervaka flertalet reläer från olika tillverkare genom IEC-61850. Styrsystemet kommer att användas i utbildningssyften i Technobotnia i Vasa.

Sähköverkossa tapahtuva eri valmistajien laitteiden välinen kommunikaatio, ns. yhteentoimivuus, on tullut tärkeäksi viimeaikoina. Yhteentoimivuuden edut ovat monet, joista tärkein on, että ei enää ole sidottu yhteen valmistajan kanssa. Siten voi vapaasti valita laite, mikä johtaa kovempaan kilpailuun, mikä puolestaan johtaa korkeampaan laatuun. IEC-61850 standardi käsittelee juuri tätä ideaa, määrittelemällä standardisoitu kommunikaatiokieli, jota kaikki laitteet ymmärtävät. Tämä opinnäytetyö on tehty DEMVE-projektissa Vaasassa, ammattikorkeakoulu Novia:lle. Työn tavoite on rakentaa ohjausjärjestelmä, joka sisältää ABB:n MicroSCADA, jolla on yhteys yhdysväylän COM600 kanssa IEC-60870-5-104 protokollan kautta. Yhdysväylä valvoo monien eri valmistajien releitä IEC-61850 protokollan kautta. Ohjausjärjestelmää tullaan käyttämään koulutusmateriaalina Technobotniassa Vaasassa.

Communication between different vendors’ devices in an electrical grid, so called interoperability, is something that has become relevant lately. There are multiple benefits with interoperability, above all you are no longer tied to a specific vendor. That way you can freely choose between devices, which leads to more competition, which in return leads to higher quality. The IEC-61850 standard, based on this concept, defines a standardized communication language that all devices understand. This thesis is written for the DEMVE-project at Novia University of Applied Sciences in Vaasa. The purpose of the thesis work has been to build a control system consisting of ABB´s MicroSCADA, which communicates through the IEC-60870-5-104 protocol with a communicationgateway COM600. This gateway will then supervise multiple IEDs from different vendors through the IEC-61850 protocol. The control system will be used for education purposes in Technobothnia in Vaasa.
