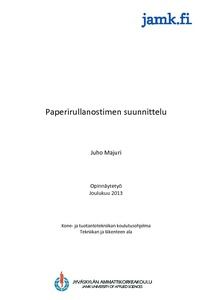

Paperirullanostimen suunnittelu

Abstract

Opinnäytetyön aiheena on paperirullanostimen perusrakenteen suunnittelu ahtaaseen tilaan. Suunnittelu on rajattu perusrakenteen suunnitteluun. Opinnäytetyössä kerrotaan aluksi Elomaticista, joka on opinnäytetyössä tilaava yritys. Seuraavana on teoriaosuus, joka sisältää koneensuunnittelun teoriaa painottuen tuotekehitysprosessin teoriaan ja lujuustarkastelun teoriaan. Teoriaosuudessa on esitetty myös opinnäytetyössä käytetyt laskentakaavat. Teoriaosuuden jälkeen tulee nostimen suunnittelua kuvaava osio. Se alkaa nostimen ideoinnista ja ratkaisujen etsimisestä. Tämän jälkeen esitellään valmis nostimen perusrakenne. Perusrakenteen jälkeen esitellään nostimen osien ja komponenttien suunnnittelu vaihe vaiheelta. Komponenttien suunnittelu sisältää myös lujuustarkastelut. Kokonaisuus esitetään ensin, jotta olisi helpompi hahmottaa, mistä komponenttien suunnittelussa puhutaan. Suunnittelua kuvaavassa osiossa esitetään myös kustannusarvion tulokset ja riskiarvion tulokset. Viimeisenä asiana tässä osiossa on kerrottu jatkotoimenpiteistä ja kehitettävistä kohteista. Viimeinen osa on yhteenveto. Tässä osiossa lopullinen päätelmä on, että opinnäytetyön tuloksena on syntynyt käyttökelpoinen nostimen perusrakenne. Perusrakenteen lisäksi opinnätetyössä on annettu askelmerkit suunnittelun loppuun viemiseksi.

The aim of this thesis is designing a basic structure of a paper roll lifting machine for tight spaces. Designing was limited for designing of the basic structures. At first in the thesis the company, Elomatic, is introduced. It is the customer of the thesis. Next there is the theory section that includes the theory of machine designing and it is focused on the theory of the product development process and on the theory of the strenght analysis. Also formulas are presented in the theory section. After the theory section there is descriptive section for designing of the lifting machine. It is started with the creation the lifting machine and searching for solutions. After that there is presented the final basic structure of the lifting machine. After the basic struture there is presented the designing of components of the lifting machine. The designing of the components includes also the stength analysis. The final basic structure is presented first because understanding the designing of the components would be easier. There are presented also the risk analysis and quotation. Last subjects in the descriptive section are explaining further procedures and development objects. Last section is the summary. The final conclusion is that as the result of the thesis a usable basic structure was developed. In addition to the basic structure next steps for to completing the designing are given.
