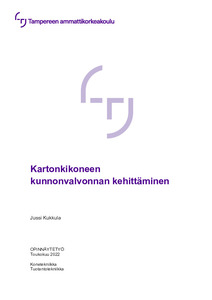

Kartonkikoneen kunnonvalvonnan kehittäminen

Abstract

Opinnäytetyö tehtiin Metsä Board Takon kartonkitehtaalle, jossa tavoitteena oli kartonkikone ykkösen kunnonvalvonnan värähtelymittaustapahtuman kehittäminen tehokkaammaksi ja turvallisemmaksi. Olosuhteet mittauspisteillä ovat useimmissa paikoissa kuumat, kosteat, ahtaat, pimeät tai muuten vaaralliset. Tämänhetkinen kunnonvalvontatoiminta on epäjohdonmukaista, mikä johtuu osittain haastavista olosuhteista. Tarkoituksena oli tutkia, miten mittaukset voitaisiin suorittaa tehokkaasti ja samalla työturvallisesti. Kartonkikoneen suuren koon vuoksi käsiteltävä aihealue rajattiin sen niin kutsutun märänpään teloihin ja kuivatussylintereihin viiraosilla, puristinosalla ja kuivausryhmillä 1–3.

Kehittäminen toteutettiin tutustumalla kartonkikoneen kunnonvalvonnan nykytilanteeseen ja selvittämällä vaihtoehtoisia tapoja sen toteuttamiseen. Työn alussa perehdyttiin, miten mittauskierrokset suoritetaan ja millä välineillä, lisäksi tutustuttiin käytössä olleisiin mittalaitteisiin ja mittauskohteisiin. Työn aikana käytiin myös tehdasvierailulla Metsä Board Kyron kartonkitehtaalla ja konsultoitiin värähtelymittausjärjestelmiä toimittavia yrityksiä. Mittauskohteiden kunnonvalvontatarvetta tutkittiin kriittisyysanalyysin avulla, minkä jälkeen kunnonvalvonnan suunnitteleminen pystyttiin aloittamaan.

Opinnäytetyön tuloksena esitettiin kehitysehdotus, jonka avulla kunnonvalvontaa voitaisiin kehittää. Kehitysehdotukseen sisältyi puolikiinteän mittausjärjestelmän hankkiminen, ohjeita sen käyttöönottamiseen ja mittaustoiminnan toteuttamiseen. Puolikiinteästä mittausjärjestelmästä saatiin tarjous Valmet Automationilta, johon sisältyi 360 kiihtyvyysanturia ja 17 jakokoteloa.

Kehitysehdotuksen mukaisten toimenpiteiden jälkeen kunnonvalvonta kartonkikone ykkösellä olisi turvallisempaa, sujuvampaa ja luotettavampaa kuin työn aloitushetkellä. Opinnäytetyön puitteissa ei kuitenkaan alettu varsinaisiin kehitystoimiin, vaan se jätettiin toimeksiantajan tehtäväksi.

The thesis was commissioned by Metsä Board Tako board mill. The objective was to make the measuring event used for condition monitoring safer and more efficient at board machine 1. The conditions at the measuring points are often hot, humid, cramped, dark or otherwise dangerous.

The development process was carried out by getting acquainted with the current situation of the condition monitoring of the board machine and finding out alternative ways to implement it. The work was started by looking at how the measurement rounds were performed. The next phase was to investigate the needs for condition monitoring of the different rolls with the help of a criticality analysis, after which the planning of the development could begin.

As a result of the thesis, a development proposal for developing the condition monitoring was presented. The proposal included an offline vibration measuring system, instructions for its commissioning and for executing the measurements. An offer for an offline measuring system was received from Valmet Automation, which included 360 accelerometers and 17 connection units.

After completing the measures according to the development proposal, the condition monitoring of the board machine 1 would be safer, more fluent, and more reliable than at the beginning of the work. No concrete development activities were undertaken in this thesis, as it was left to the client.
