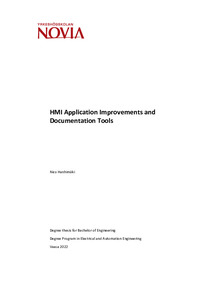

HMI Application Improvements and Documentation Tools

Abstract

The objective of this Bachelor’s thesis was to make improvements to a Wonderware InTouch based HMI application, that has been modified by Company X to fit Company Y’s powerplant and marine installation projects. The reason behind the improvements was to make the application modification for project-specific installations more flexible. Alongside the improvements, some tools were created to simplify documentation of the HMI application windows required for each project.

First, to be able to modify and test the application improvements, a system environment consisting of a Thin Client workstation, a firewall and a server running the required virtual machines with VMware ESXi as hypervisor was configured. A database containing the tags required for the improvements was created for the Wonderware InTouch application. For the documentation of the HMI windows, two separate tools were made. The first one was applied to the InTouch application and the second one was VBA coded in Excel.

The practical part of this thesis describes how the HMI application improvements and the documentation tools were executed in detail. The primary hardware and software and theory related to the tasks are covered in this thesis. The thesis also provides the reader with information about working with tags, scripting, and how to export and import databases in Wonderware InTouch.

The results of this thesis are an enhanced and well-tested HMI application, that can be installed for future projects, and fully working documentation tools.

Examensarbetets mål är att göra förbättringar i en Wonderware InTouch-baserad HMI-applikation, som Företaget X har modifierat för att passa Företaget Y:s kraftverk- och marininstallationsprojekt. Syftet med förbättringarna var att göra applikationsmodifieringen mera flexibel för projektspecifika installationer. Verktyg skapades vid sidan om förbättringarna för att underlätta dokumentationen av HMI-applikationsfönstren, som krävs för varje projekt.

Först för att kunna möjliggöra modifiering och testning av applikationsförändringarna konfigurerades en systemmiljö, som bestod av en Thin Client-arbetsstation, en brandvägg och en server med hypervisor VMware ESXi. På servern installerade man de nödvändiga virtuella maskinerna. En databas, som innehöll tags som behövdes för förbättringarna, skapades åt Wonderware InTouch-applikationen. För dokumenteringen av HMI-applikationsfönstren, skapades två verktyg, varav den första implementerades i InTouch-applikationen och den andra kodades med VBA i Excel.

I den praktiska delen av examensarbetet gås igenom hur applikationsförbättringarna samt dokumentationsverktygen förverkligades i detalj. De hårdvaror och mjukvaror som användes under arbetet, samt uppgiftsrelaterad teori behandlas i detta examensarbete. Information om tags, hur skript fungerar och hur man exporterar och importerar en databas med InTouch-applikationen presenteras.

Examensarbetets resultat blev ett förbättrad och vältestad HMI-applikation som kan installeras till framtida projekt. Helt fungerande dokumentationsverktyg åstadkoms.

Opinnäytetyön tavoitteena oli tehdä parannuksia Wonderware InTouch -pohjaiseen HMI applikaatioon, jota Yritys X on muokannut soveltumaan Yritys Y:n voimalaitos- ja laiva asennusprojekteihin. Syy parannuksiin oli tehdä applikaation muokkaaminen joustavammaksi projektikohtaisia asennuksia varten. Parannuksien ohella luotiin työkaluja, joilla helpotetaan jokaiseen projektiin vaadittavaa HMI-applikaatioikkunoiden dokumentointia.

Ensin konfiguroitiin järjestelmäympäristö, joka koostuu Thin Client -työasemasta, palomuurista ja palvelimesta. Palvelimelle asennettiin tarvittavat virtuaalikoneet, joita isännöi VMware ESXi. Järjestelmäympäristön käyttö mahdollisti applikaatioparannusten muokkaamisen ja testaamisen. Wonderware InTouch applikaatiolle luotiin tietokanta, joka sisälsi tarvittavat tagit parannuksia varten. HMI-applikaatioikkunoiden dokumentaatiota varten luotiin kaksi erillistä työkalua. Toinen luotiin InTouch-applikaatiolle ja toinen koodattiin käyttäen VBA:ta Excelissä.

Opinnäytetyön käytännöllisessä osiossa käydään yksityiskohtaisesti läpi, kuinka HMI applikaatioparannukset ja dokumentointityökalut toteutettiin. Työssä käytetyt laitteet ja ohjelmat sekä ajankohtaista teoriaa liittyen tehtäviin käsitellään tässä opinnäytetyössä. Lisäksi opinnäytetyö tarjoaa lukijalle tietoa tageista ja skripteistä sekä tietokannan tuonnista ja viennistä InTouch applikaatiolla.

Opinnäytetyön tulos on kehitetty ja hyvin testattu HMI-applikaatio, joka on valmis käyttöönottoon tuleviin projekteihin, sekä täysin toimivat dokumentointityökalut.
