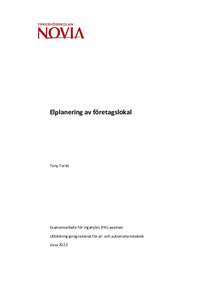

Elplanering av företagslokal

Abstract

Detta examensarbete har utförts på uppdrag av Sähköasennus Pohjanmaa. Uppdraget var att göra en elplanering för en renoverad företagslokal. Syftet med planeringen var att underlätta installationsarbetet för elektrikern och andra byggarbetare under byggnadstiden, att installationer var säkra och enligt föreskrifter och att man har något att utgå ifrån om man i fortsättningen behöver göra ändringar eller utökningar. Företagslokalen är renoverad på sådant sätt att företaget har kontor, mötesrum, sociala utrymmen, lagerutrymme och utrymme för service och underhåll.

I den teoretiska delen av arbetet tas upp allmänna saker om installationer samt krav och bestämmelser av installationer och installationsmaterial enligt elsäkerhetsföreskrifter.

I den praktiska delen tas upp steg för steg hur elplaneringen är gjord med tillhörande dimensioneringar av elmaterial. Elritningarna är gjorda i CADMATIC . Installationsmaterial som använts i projektet samt en kostnadskalkyl av dessa presenteras. Belysningsplanering presenteras samt reservation för plejd-installationer.

Målet med arbetet var att planeringen är gjord enligt bestämmelser, att planeringen är till hjälp under arbetet och att planeringen är gjord så att användaren är nöjd och uppfyller de uppställda behoven.

Tämän opinnäytetyön toimeksiantaja on Sähköasennus Pohjanmaa. Tehtävänä oli tehdä yrityksen remontoidun toimitilan sähkösuunnitelma. Suunnitelman tarkoituksena oli helpottaa rakennusvaiheessa sähköasentajien ja muiden rakennusalan työntekijöiden asennustyötä ja että kaikki on tehtynä säännösten mukaan. Suunnitelmasta on myös hyötyä, jos sähköasennuksiin tai rakenteisiin on tehtävä muutoksia tai lisäyksiä. Yrityksen tilat on remontoitu siten, että yrityksellä on toimistoja, kokoustila, varastotilaa sekä tilaa huoltoon ja kunnossapitoon.

Teoreettisessa osassa käsitellään asennuksien yleisiä käytäntöjä sekä asennuksia ja asennusmateriaaleja koskevia vaatimuksia ja määräyksiä sähköturvallisuusmääräysten mukaisesti.

Käytännön osassa käydään läpi vaiheittain, miten sähkösuunnitelma on toteutettu sisältäen tarvittavat laskennalliset mitoitukset. Sähköpiirustukset on tehty CADMATIC-ohjelmalla. Tässä osassa esitetään myös komponentit ja kalusteet sekä kustannusarvio niistä. Valaistussuunnitelma esitetään sekä varaus mahdollista plejd-ohjausta varten.

Työn tavoitteena oli, että suunnittelu tehdään määräysten mukaisesti, että suunnittelusta on apua työn aikana ja että suunnittelu tehdään siten, että käyttäjät ovat tyytyväisiä ja lopputulos vastaa heidän tarpeitaan.

The assignment for this thesis has been made for Sähköasennus Pohjanmaa. The task was to do the electrical design for a company´s premises. The purpose of the design was to facilitate the installation work of electricians and other construction workers during the construction phase and ensure that everything is made by regulations and that there is something to start from if you need to make changes or extensions in the future. The premises have been renovated so that the company has offices, a meeting room, storage space and space for service and maintenance.

The theoretical part contains common installation practices and requirements and regulations for installations and installation materials according to the electrical safety regulations.

The practical part deals step by step with how the electrical plan has been implemented, including the necessary calculated dimensions. Electrical drawings are made in CADMATIC. This section also presents the components to be installed and a cost estimate of them. A luminaire plan will be presented as well as a reservation for a plejd system.

The aim of the work was that the design is done according to the regulations, that the design is helpful during the work and that the design is done in such a way that the users are satisfied and their needs are met.
