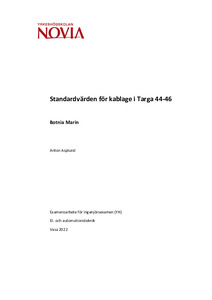

Standardvärden för kablage i Targa 44-46

Abstract

Det här examensarbetet är ett planeringsarbete gjorts vid Botnia Marin. Arbetet går ut på att beräkna kabeldimensioner samt dokumentera dessa. Det tas även upp viktiga faktorer som man bör ta i beaktande när man dimensionerar kablar.

Målsättningen har varit att dokumentera en kabellista på det kablage som går att använda som standardkablage. Dokumentationen kommer att sparas på Botnia Marins server så att förmonteringen enkelt kan få tillgång till all information de behöver för att börja tillverka kablaget. Det finns hundratals olika kablar i båtarna och beroende på köparen kan även annan elektronik läggas till.

Botnia Marin ökar antalet producerade båtar varje år. För att få en så effektiv arbetsprocess som möjligt samt minska mängden koppar som annars skulle gå till spillo, kommer kablarna att förproduceras i färdiga dimensioner. Antalet arbetstimmar per båt minskar således härefter.

Resultatet är två kompletta kabellistor, en för 12/24 voltsystem och en för 230 voltsystem. Med hjälp av dessa kommer företaget att spara in tid och pengar per båt.

Tämä opinnäytetyö on Botnia Marinille tehty suunnitteluprojekti. Työ sisältää kaapelien mittojen laskemisen ja dokumentoinnin. Myös tärkeitä tekijöitä, jotka tulee ottaa huomioon kaapeleiden mitoituksessa, käsitellään.

Tavoitteena on ollut dokumentoida kaapeliluettelo vakiokaapelointina käytettävistä kaapeleista. Dokumentaatio tallennetaan Botnia Marinin palvelimelle, jotta esiasentajalla olisi helposti käsillä kaikki kaapelin valmistuksen aloittamiseen tarvittava tieto. Veneissä on satoja erilaisia kaapeleita ja ostajasta riippuen voidaan lisätä myös muuta elektroniikkaa.

Botnia Marin lisää valmistettavien veneiden määrää vuosittain. Mahdollisimman tehokkaan työprosessin saamiseksi sekä poisheitetyn kuparin ja veneiden työtuntien määrän vähentämiseksi on paljon helpompaa, jos kaapelointi on valmis ja veneiden sähköasentajien ei tarvitse mitata itse.

Tuloksena on kaksi täydellistä kaapeliluetteloa. Ensimmäinen 12/24 voltin järjestelmälle ja toinen 230 voltin järjestelmälle. Näiden avulla yritys säästää aikaa ja rahaa venettä kohden.

This thesis is a planning project done at Botnia Marin. The work involves calculating cable dimensions and documenting them. Important factors are also addressed that should be considered when dimensioning cables.

The aim has been to document a cable list on the cabling that can be used as standard cabling. The documentation will be saved on Botnia Marin's server so that the preassembly can easily access all the information they need to start manufacturing the cabling. There are hundreds of different cables in the boats and depending on the buyer, other electronics can also be added.

Botnia Marin increases the number of boats produced each year. To have as efficient a work process as possible and to reduce the amount of copper that would otherwise be wasted, the cables will be pre-produced in finished dimensions. Thus, the number of working hours per boat decreases.

The result is 2 complete cable lists. One for 12/24-volt systems and one for 230-volt systems. With the help of these, the company will save time and money per boat.
