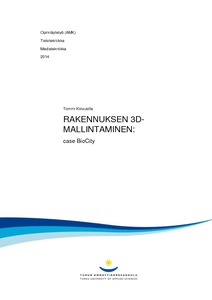

Rakennuksen 3D-mallintaminen : case BioCity

Abstract

Tässä työssä käsiteltiin BioCity-rakennuksen julkisivujen 3D-mallintamisen prosessi suunnitteluvaiheesta toteutusvaiheeseen. Työn alkuperäinen tarkoitus oli tuottaa täysin valmis 3D-malli BioCity-rakennuksesta Turun teknologiakiinteistöille käytettäväksi laajemmassa projektissa. Lisäksi mallista pyrittiin luomaan mahdollisimman kevyt, jotta se toimisi hyvin usealla päätelaitteella.

Suunnitteluprosessissa perehdyttiin ensin eri 3D-mallinnusmenetelmiin ja -ohjelmistoihin sekä kuvamateriaaliin eli pohjapiirroksiin ja valokuviin rakennuksista. Lisäksi käynnit rakennuksen ulkopuolella olivat tärkeitä kokonaisuuden tarkemmaksi hahmottamiseksi. Kuvien perusteella saatiin aikaiseksi alustava toimintasuunnitelma, jonka mukaisesti malli toteutettiin. Lopullinen malli toteutettiin Blenderillä. Rakennus mallinnettiin vaiheittain pohjasta ylöspäin, sillä se osoittautui paremmaksi keinoksi kuin tapa, jossa mallinnettiin yksi julkisivu kerrallaan.

Työ osoittautui arvioitua laajemmaksi. Teoriaosaan kului paljon aikaa, eikä mallintaminenkaan onnistunut ensimmäisellä kerralla, koska tapa aloittaa mallinnus oli aluksi väärä. Opinnäytetön päätösvaiheessa malli ei ole täysin valmis käytettäväksi, vaan siitä puuttuu vielä yksityiskohtia ja tekstuureita. Malli on tarkoitus tehdä loppuun tulevaisuudessa.

In this Bachelor’s thesis the process of 3D modeling the facades of BioCity building was carried out from planning to implementation. The original goal was to produce a complete 3D model for Turku Technology Properties to be used in future projects. The thesis also intended to create a light model that would work well on many devices.

The planning process included studying different 3D modeling methods and 3D modeling programs, as well as going through the blueprints and images of BioCity. It was also important to see the building in real life to understand the entirety better. With the help of images, a tentative plan of the 3D model of the facades was made. The final product was modeled using Blender. The facades were modeled from bottom to top, which turned out to be a better way than modeling each facade at a time.

The whole process turned out to be much more demanding than originally estimated. The theoretical section of the thesis demanded a great deal of work and time and the modeling process had to be restarted once as it was started in a wrong way. The model is still under development and lacks details and textures.
