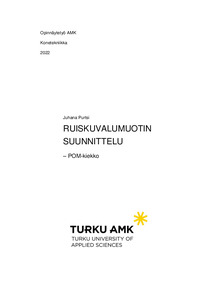

Ruiskuvalumuotin suunnittelu : POM-kiekko

Abstract

Projektin tavoitteena oli suunnitella korvaava muotti jo olemassa olevalle muotille erään koneenosan valmistukseen. Valettava kappale on kiekko, jota käytetään nastatuotannossa koneenosana. Kiekossa olevan reiän muoto sekä koko vaihtuvat tuotannossa olevan nastatuotteen mukaan. Reiän mitoitusta täytyy siis voida muuttaa mahdollisimman helpoin muutoksin.

Alkuperäinen muotti on erään muottikonepajan suunnittelema ja valmistama eikä siihen ole alun perin tilattu optiota erillisille vaihto-osille. Tässä tapauksessa reiän muutoksia varten on koneistettava vaihdettavat muottipesät kokonaan uudelleen. Koko muottipesien valmistus on hyvin aikaa vievää niiden monimutkaisuuden takia.

Ratkaisuna muotti suunniteltiin kokonaan uudelleen. Muottiin suunniteltiin vaihto-osiksi vaihdettavat keerna sekä pohja. Tällä ratkaisulla saadaan kappaleesta muokattua reiän kokoa, muotoa, sijaintia, reiän suun viisteitä sekä kappaleen kokonaiskorkeutta. vaihto-osat on suunniteltu koneistettavuus etusijalla, joten muutokset saadaan tehtyä nopealla aikataululla. Tällä pystytään osaltaan vastaamaan kilpailuun nopean tuotekehityksen ja tuotannon ylösajon osalta.

Goal for this project was to design injection mold for POM-pucks. These plastic parts are used in stud manufacturing as a machine part. There is already injection mold for these pucks, but it’s not designed to be modular as mold in this thesis. Puck has a hole in the center of it. Dimensions of this hole have to be changed every time stud product changes or small changes occur in the stud.

When ordered the latest mold it was not high priority to make the mold work with other stud products as well. It would need the mold cavities to be machined from stock to finished part. This would take plenty of time because of the complexity of cavities. With this second mold modularity was one of the main reasons why this project was started.

Solution for versatile mold was to simplify all components as much as possible. Mold was designed by keeping in mind manufacturing of the parts. Therefore design for manufacturing was in key role in this project. Main invention was changeable parts in mold cavity. All features that need to be modified are made by changeable core and bottom of cavity. Modifying these two components it’s possible to affect on location, size, shape of the hole. Also chamfers of the hole can be modified by changing dimensions of these parts.
