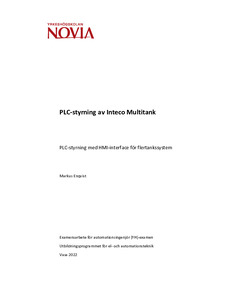

PLC-styrning av Inteco Multitank, plc-styrning med hmi-interface för flertankssystem

Abstract

Examensarbetets mål var att skapa ett PLC-program med HMI-interface som kunde ersätta ett befintligt MATLAB-program som används för att styra ett Inteco flertankssystem. Programmeringen gjordes i Siemens TIA-portal och överfördes till en Siemens S7 1215C-kontroller som anslöts till en SIMATIC KTP700 Basic HMI-skärm. Programmet skulle ha liknande funktioner som det MATLABprogram som fanns tillgängligt från tidigare.

Resultatet är ett PLC-program som styrs via en HMI-skärm, ett användargränssnitt till HMI-skärmen samt en bruksanvisning för framtida användare. Några av funktionerna i programmet är manuell styrning av enskilda komponenter, visuell överblick av vattennivåerna i tanken, PWM-kontroll, kalibrering av enskilda komponenter samt PID-styrning.

The goal of the thesis was to create a PLC-program with an HMI interface that could replace an existing MATLAB program which is used to control an Inteco multitank system. The programming was done in Siemens TIA portal and was transferred to a Siemens S7 1215C controller which was connected to a SIMATIC KTP700 Basic HMI screen. The program should have similar functions to the already existing MATLAB program.

The result is a PLC-program controlled from an HMI-screen, an interface to the HMI-screen and a manual for future users. Some of the functions in the program are manual control of separate components, visual overview of the water levels in the tank, PWM control, calibration of separate components and PID control.
