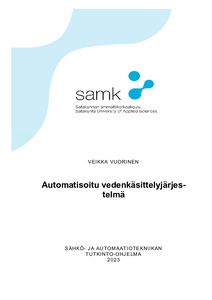

Automatisoitu vedenkäsittelyjärjestelmä
Vuorinen, Veikka (2023)
2023
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-202304054807
https://urn.fi/URN:NBN:fi:amk-202304054807
Tiivistelmä
Opinnäytetyön aiheena on automatisoitu vedenkäsittelyjärjestelmä. Tässä opinnäytetyössä kehitettiin logiikkaohjelma ja käyttöliittymä uuteen vedenkäsittelyjärjestelmään, sekä testattiin ohjelmien toiminta simuloiden. Työn tavoitteena oli suunnitella, toteuttaa ja testata simuloiden ohjelman ja käyttöliittymän toiminta, ja todeta järjestelmä käyttöönottovalmiiksi.
Opinnäytetyö koostuu suunnittelusta, käyttöliittymän ohjelmoinnista, logiikkaohjelmoinnista sekä testiräkkiä hyödyntäen toteutetusta simuloidusta testaamisesta. Järjestelmän logiikkaohjelmointi toteutettiin TwinCAT 3 -ohjelmassa ja käyttöliittymän suunnittelu iX Developer -ohjelmassa.
Työn teoriaosuudessa perehdytään yleisesti betoniin rakennusmateriaalina ja betonin valmistuksessa syntyvään betonilietteen käsittelyyn ja kierrätykseen. Lisäksi tutustutaan ohjelmoitavaan logiikkaan ja käyttöliittymään yleisellä tasolla. Järjestelmän määrittelyvaiheessa käydään läpi toiminnallisia vaatimuksia ja esitellään minun roolini tässä projektissa. Suunnitteluvaiheessa esitellään järjestelmän toiminnansuunnittelu ja ohjelmistot, joilla ohjelmointi sekä käyttöliittymän suunnittelu toteutettiin. Toteutusvaiheessa esitellään käyttöliittymäsuunnittelun ja logiikkaohjelmoinnin vaiheita sekä ratkaisuja. Opinnäytetyön lopussa esitellään järjestelmän toiminnan testaus simuloiden ja testiräkkiä hyödyntäen. Testauksien perusteella logiikkaohjelma ja käyttöliittymä todettiin toimiviksi.
Opinnäytetyön tuloksena syntyi käyttöönottovalmis logiikkaohjelma ja käyttöliittymä vedenkäsittelyjärjestelmään. The topic of this thesis is an automated water recycling device. In this thesis, a logic program and user interface were developed for a new water recycling device, and they were tested by simulation. The goal for the work was to de sign, implement, and test the operation of the program and user interface by simulation, and to determine that the system is ready for deployment.
The thesis consists of design, user interface programming, logic programming, and simulated testing using a test rack. The system's logic programming was implemented in TwinCAT 3, and the user interface design was done using iX Developer.
The theoretical part of the work provides an overview of concrete as a building material, and the handling and recycling of concrete sludge produced in concrete production. Additionally, programmable logic and user interfaces are introduced at a general level. During the system specification phase, functional requirements are reviewed, and my role in this project is presented. During the design phase, the system's operation and software used for programming and user interface design are presented. In the implementation phase, the stages and solutions of user interface design and logic programming are presented. At the end of the thesis, the system's operation is tested using simulation and a test rack. Based on the testing, the logic program and user interface were found to be functional.
As a result of the thesis, a deployment-ready logic program and user interface were developed for the water treatment system.
Opinnäytetyö koostuu suunnittelusta, käyttöliittymän ohjelmoinnista, logiikkaohjelmoinnista sekä testiräkkiä hyödyntäen toteutetusta simuloidusta testaamisesta. Järjestelmän logiikkaohjelmointi toteutettiin TwinCAT 3 -ohjelmassa ja käyttöliittymän suunnittelu iX Developer -ohjelmassa.
Työn teoriaosuudessa perehdytään yleisesti betoniin rakennusmateriaalina ja betonin valmistuksessa syntyvään betonilietteen käsittelyyn ja kierrätykseen. Lisäksi tutustutaan ohjelmoitavaan logiikkaan ja käyttöliittymään yleisellä tasolla. Järjestelmän määrittelyvaiheessa käydään läpi toiminnallisia vaatimuksia ja esitellään minun roolini tässä projektissa. Suunnitteluvaiheessa esitellään järjestelmän toiminnansuunnittelu ja ohjelmistot, joilla ohjelmointi sekä käyttöliittymän suunnittelu toteutettiin. Toteutusvaiheessa esitellään käyttöliittymäsuunnittelun ja logiikkaohjelmoinnin vaiheita sekä ratkaisuja. Opinnäytetyön lopussa esitellään järjestelmän toiminnan testaus simuloiden ja testiräkkiä hyödyntäen. Testauksien perusteella logiikkaohjelma ja käyttöliittymä todettiin toimiviksi.
Opinnäytetyön tuloksena syntyi käyttöönottovalmis logiikkaohjelma ja käyttöliittymä vedenkäsittelyjärjestelmään.
The thesis consists of design, user interface programming, logic programming, and simulated testing using a test rack. The system's logic programming was implemented in TwinCAT 3, and the user interface design was done using iX Developer.
The theoretical part of the work provides an overview of concrete as a building material, and the handling and recycling of concrete sludge produced in concrete production. Additionally, programmable logic and user interfaces are introduced at a general level. During the system specification phase, functional requirements are reviewed, and my role in this project is presented. During the design phase, the system's operation and software used for programming and user interface design are presented. In the implementation phase, the stages and solutions of user interface design and logic programming are presented. At the end of the thesis, the system's operation is tested using simulation and a test rack. Based on the testing, the logic program and user interface were found to be functional.
As a result of the thesis, a deployment-ready logic program and user interface were developed for the water treatment system.
