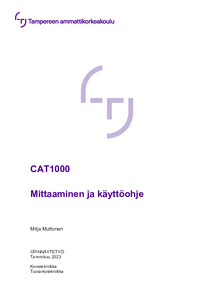

CAT1000 : mittaaminen ja käyttöohje

Abstract

Tässä opinnäytetyössä oli tavoitteena tutustua koordinaattimittakoneen käyttöön, MCOSMOS-ohjelman toimintoihin ja luoda käyttöohje CAT1000-alaohjelman käyttöön mittaamisessa. Työ tehtiin Tampereen ammattikorkeakoululle. Tavoitteena oli luoda opetusmateriaali, jonka avulla aloittelija voi tutustua koordinaattimittauksen perusteisiin. Ohjelman monimutkaisuuden takia ongelmia ilmeni erityisesti tiedon karsimisessa ja oikeiden tehokkaiden mittausratkaisujen löytämisessä. Opinnäytetyöraportissa esitellään eri koordinaattimittakoneratkaisut, työssä käytettävä laite sekä ohjelmisto, jota mittauksessa hyödynnettiin ennen käyttöohjetta.

Työssä selvitettiin koordinaattimittakoneen perustoiminnot ja käytiin läpi mahdolliset virheet ja niiden korjaaminen. Raportissa esitellään manuaalinen mittaus MCOSMOKSEN Geopak-puolella nollapisteen määrittämiseksi. Työn keskiössä oli CAT1000, jonka osalta käytiin läpi tavat, joilla mitata peruspiirteitä, kuten pinta-alaa, ympyrää sekä kartiota. Tämän lisäksi näytettiin, kuinka mittauskärki voidaan kääntää, jotta kappaleen haastavampia pintoja voidaan mitata. CAT1000:sta käytiin läpi peruspiirteiden lisäksi soveltavia esimerkkejä, kuten yhdistettyjen pintojen mittaus. Lopuksi esiteltiin vielä, kuinka mittausohjelmaa voi editoida, ja miten tehdä testiohjelma sekä toistoja.

Koordinaattimittakone on tärkeä työkalu laadunvalvonnassa. Laitteen avulla voidaan säästää suuria kuluja välttämällä virheellisiä kappaleita tuotannossa. MCOSMOS-mittausohjelma ja sen sisällä oleva CAT1000-ohjelma ovat kaikkine toimintoineen aloittelijalle varsin monimutkaisia. Kokemuksen, kokeilun ja toivottavasti tämän opinnäytetyön sisältämän ohjeen avulla aloittelijakin pystyy hyödyntämään ja soveltamaan sitä kappaleen mittauksessa. CAT1000-ohjelman etuna on, että se on joustava, tehokas ja tarkka mittaamisessa käytettävä ohjelma.

The aim of this Bachelor’s thesis was to become familiar with coordination measuring machine and the program MCOSMOS. This project was done for Tampere University of Applied Sciences. The goal was to create teaching material with which a newcomer can learn the basics of coordination measuring. In this thesis different measuring machine alternatives are shown and program MCOSMOS and CAT1000 are introduced.

This projects focus was CAT1000 manual that teaches the basics of the program. The manual explains different topics such as how to measure an object’s basic features like surface area, circle, and cone. In addition to these the manual teaches how to turn the measuring probe, so the objects harder to measure surfaces can be measured. Lastly, there is a guide on how to edit, make test programs and how to run repetitions with a finished program.

Coordination measuring machine is an important quality control tool. With its help, flawed products can be avoided, and companies can save money and have a better reputation. The measuring program MCOSMOS and program inside it, CAT1000, can be difficult to use with all the different functions. CAT1000 is a flexible program and very exact when it comes to measuring.
