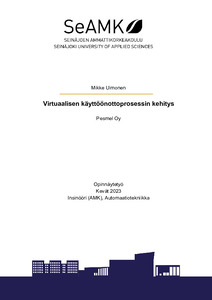

Virtuaalisen käyttöönottoprosessin kehitys

Abstract

Opinnäytetyön toimeksiantajana toimi Pesmel Oy, joka valmistaa varastointi- ja pakkausjärjestelmiä paperi-, metalli- sekä rengasteollisuudelle. Yritys on ottanut testikäyttöön Siemensin tarjoaman 3D-mallien simulointiohjelmiston nimeltään NX Mechatronics Concept Design, jolla on tarkoitus testata laiteohjelmia ennen niiden varsinaista käyttöönottoa. Työn tavoitteena oli kehittää virtuaalista käyttöönottoprosessia ja luoda sille malli projektien suoraviivaistamiseksi. Työssä tutkittiin myös virtuaalista käyttöönottoa sekä muita aiheeseen liittyviä asioita. Virtuaalinen testaus toteutettiin käyttämällä neljää Siemensin tarjoamaa ohjelmaa. NX MCD -sovelluksessa olevan 3D-mallin ohjaukseen käytettiin TIA Portal V17 -ohjelmointityökalua ja S7-PLCSIM Advanced V4.0:aa eli virtuaalista PLC-ohjainta. Ohjelmien välinen viestittely tapahtui SIMIT-simulaatioalustalla. Tutkimuksen aikana virtuaalisen testauksen kohteena olivat paperiteollisuuden laiteohjelmat. Työn aikana ohjelmistosuunnittelijat saivat hyvää kokemusta ohjelmien käytöstä ja virtuaalista käyttöönottoprosessia saatiin selkeytettyä. Tämän pohjalta luotiin prosessimalli ohjelmien simulointia varten. Myös työtehtävien jakamista osastoittain tutkittiin ja valittiin vaihtoehto, jossa ohjelmistosuunnitteluosasto on avainasemassa. Työ toimii hyvänä pohjana jatkuvalle testauksen kehittämiselle, jonka tarkoituksena saavuttaa tehokkuutta aina laiteohjelmien suunnittelusta niiden käyttöönottoon.

The thesis was commissioned by Pesmel Oy, which produces storage and packaging systems for the paper, metal, and tire industries. The company has implemented a 3D model simulation program, NX Mechatronics Concept Design, offered by Siemens, which is used to test PLC programs before commissioning. The aim of the thesis was to improve a virtual commissioning process and to create a procedure to streamline projects. In the study, virtual commissioning and other related topics were also examined. Virtual testing was implemented using four programs provided by Siemens. The TIA Portal V17 programming tool and S7-PLCSIM Advanced V4.0 virtual PLC controller were used to control the 3D model in the NX MCD application. Communication between programs took place on the SIMIT simulation platform. During the research, virtual testing was used to run the PLC programs of paper industry devices. During the research, software designers gained valuable experience on the programs, and the virtual commissioning process was clarified, on which the procedure for program simulation was based. Distribution of tasks was also researched and the option where the software engineering department plays a key role was opted. The thesis serves as a good basis for the continuous development of testing with the aim of achieving efficiency from the design of PLC programs to commissioning.
