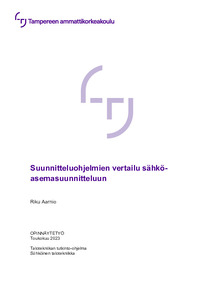

Suunnitteluohjelmien vertailu sähköasemasuunnitteluun

Abstract

Opinnäytetyö tehtiin Despro Engineering Oy:lle. Opinnäytetyön tarkoituksena oli tutkia yrityksen käyttöön soveltuvia sähköasemasuunnitteluohjelmia. Työhön sisältyy käyttäjien haastatteluja, joiden perusteella saatiin tietoa vaadituista ominaisuuksista. Käyttäjiltä saatu tieto oli keskeistä, kun kartoitettiin tarkoitukseen sopivia ohjelmia. Ohjelmien verkkosivujen avulla testattavaksi valikoituneet ohjelmat saatiin karsittua muutamaan.

Opinnäytetyössä käytiin lisäksi läpi Suomen sähköjärjestelmän toimintaa sekä yleisesti sähköaseman suunnitteluun liittyviä vaatimuksia. Ohjelman valintaan vaikuttaa ensiö- sekä toisiopiirin suunnittelijoiden vaatimukset.

Ohjelmien tutkiminen tapahtui suunnittelemalla pienimuotoinen toisiopiiri, jonka piirtämisessä hyödynnettiin vaadittuja ominaisuuksia. Suunnittelussa verrattiin 2D-suunnitteluohjelmien ominaisuuksia ja niiden soveltuvuutta sähköasemasuunnitteluun.

Työn lopputuloksena saatiin käsitys ohjelmien ominaisuuksista sekä siitä, kuinka kannattavaa yrityksen on siirtyä nykyisistä ohjelmista uuteen ohjelmaan.

The thesis was done for Despro Engineering Oy. The purpose of the thesis was to investigate the electrical substation design software suitable for the company's use. The work included user interviews to gather information about the required features, which is critical when selecting the software for research. By utilizing information found on the software's websites, three different programs can be selected for testing.

In addition, the thesis also reviewed the operation of Finland's electric grid and the requirements for substation design in general. The requirements of primary and secondary circuit designers affect the software selection.

The software investigation was conducted by designing a small-scale secondary circuit, utilizing certain features. The design compares the features of 2D design software and their suitability for substation design.

The outcome of the thesis was an understanding of the software features and whether it would be profitable for the company to switch to a new program from their current software.
