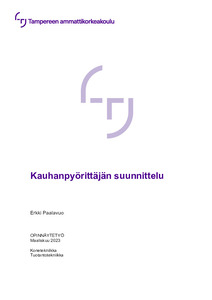

Kauhanpyörittäjän suunnittelu

Abstract

Tässä opinnäytetyössä perehdytään kauhanpyörittäjän suunnitteluun Volvo ecr28 -minikaivinkoneeseen. Kauhanpyörittäjä on suunniteltu vuonna 2021 ja se on tehty vastaamaan kaupallisia malleja sekä ominaisuuksiltaan että ulkonäöllisesti. Kauhanpyörittäjä on yleisnimitys kaivinkoneen puomiin kiinnitettävälle laitteelle, jolla kauhaa voidaan pyörittää ja kallistaa.

Suunnitteluprosessi käydään läpi vaihe vaiheelta ja selitetään eri komponenttien toiminnallisuus helposti ymmärrettävässä muodossa. Lisäksi esitellään erilaiset kauhanpyörittäjämallit sekä niiden ominaisuudet ja perustellaan, miksi päädyttiin käyttämään tiettyjä komponentteja.

Työn keskeisiä aihealueita ovat hydrauliikka, hydrauliikan ohjausjärjestelmät ja rakennesuunnittelu. Lisäksi työssä sivutaan kauhanpyörittäjien historiaa ja kerrotaan niiden ominaisuuksista ja hallintajärjestelmistä.

Opinnäytetyö tehtiin Tmi Erkki Paalavuo -toiminimelle. Opinnäytetyön on tarkoitus jäädä dokumentiksi kauhanpyörittäjän mahdollista käyttöohjetta varten sekä toimia tietolähteenä muille aiheesta kiinnostuneille

This thesis focuses on designing the Volvo ecr28 mini-excavator rototilt. The rototilt was designed and manufactured in 2021. It is designed to match commercial competitors both in terms of features and appearance.

The thesis describes the basic information about rototilt and how its functionality was planned and implemented in a development project. In addition, the thesis introduces various rototilts and their history.

The central subject areas of the thesis are hydraulics design, structural design and 3D modeling. In addition, the thesis covers different control systems.

The work was done under the business name business name Erkki Paalavuo, and the purpose of the thesis work is to remain as a document for the possible use of the rototilt, and to give inspiration to others interested in the subject.
