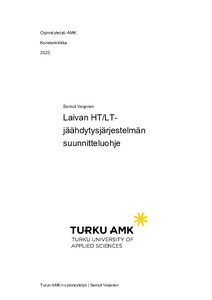

Laivan HT/LT- jäähdytysjärjestelmän suunnitteluohje
Veijanen, Samuli (2023)
2023
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2023052413695
https://urn.fi/URN:NBN:fi:amk-2023052413695
Tiivistelmä
Tämän opinnäytetyön tavoitteena oli perehtyä laivojen HT- ja LT-jäähdytysvesijärjestelmään ja tehdä järjestelmästä suunnitteluohje. Työn toimeksiantajana oli Deltamarin Ltd. Suunnitteluohje tehtiin auttamaan suunnittelijoita jäähdytysjärjestelmän suunnittelussa ja vähentämään järjestelmän perehtymiseen kuluvaa aikaa.
Aluksi työssä käytiin läpi jäähdytysjärjestelmään liittyviä aineistoja ja kirjallisuutta. Lisäksi keskusteltiin Deltamarinin työntekijöiden kanssa järjestelmästä. Opinnäytetyössä käydään läpi teoriaa laivan jäähdytysjärjestelmästä ja siihen kuuluvista laitteista ja hukkalämmön hyödyntämisestä.
Opinnäytetyön tuloksena saatiin luotua laivojen jäähdytysjärjestelmän suunnitteluohje, josta on apua varsinkin uusille suunnittelijoille. Ohjeessa käydään läpi millainen jäähdytysjärjestelmä on, mitä sen tarvitsee sisältää ja mitä vaatimuksia siihen liittyy. Suunnitteluohje valmistettiin, kun rittävä ymmärrys saatiin järjestelmästä. Ohje sisältää kuvauksen jäähdytysjärjestelmästä, tietoa mitä järjestelmän kaaviosta täytyy löytyä, tietoa komponenttien suunnittelusta, ohjeita lämmönsiirtimien ja pumppujen koon laskentaan, ohjeita järjestelmän instrumentointiin, huomioitavia asioita ja vaatimuksia. The goal of this thesis was to study the HT and LT cooling water systems on ships and create a design instructions for the system. The thesis was commissioned by Deltamarin Ltd. The design instructions was created to assist designers in the design of the cooling system and to reduce the time required for system familiarization.
Initially, relevant materials and literature related to the cooling system were reviewed. Additionally, discussions were held with employees of Deltamarin regarding the system. The thesis covers the theory of the ship's cooling system, including its components and the utilization of waste heat.
As a result of the thesis, a design instructions for the ships' cooling system was developed, which particularly benefits new designers. The instructions covers the characteristics of the cooling system, its necessary components, and the associated requirements. The design instructions was prepared once a sufficient understanding of the system was achieved. It includes a description of the cooling system, information on what the system diagram should include, details on component design, instructions for calculating the size of heat exchangers and pumps, guidance on system instrumentation, considerations, and requirements to be taken into account.
Aluksi työssä käytiin läpi jäähdytysjärjestelmään liittyviä aineistoja ja kirjallisuutta. Lisäksi keskusteltiin Deltamarinin työntekijöiden kanssa järjestelmästä. Opinnäytetyössä käydään läpi teoriaa laivan jäähdytysjärjestelmästä ja siihen kuuluvista laitteista ja hukkalämmön hyödyntämisestä.
Opinnäytetyön tuloksena saatiin luotua laivojen jäähdytysjärjestelmän suunnitteluohje, josta on apua varsinkin uusille suunnittelijoille. Ohjeessa käydään läpi millainen jäähdytysjärjestelmä on, mitä sen tarvitsee sisältää ja mitä vaatimuksia siihen liittyy. Suunnitteluohje valmistettiin, kun rittävä ymmärrys saatiin järjestelmästä. Ohje sisältää kuvauksen jäähdytysjärjestelmästä, tietoa mitä järjestelmän kaaviosta täytyy löytyä, tietoa komponenttien suunnittelusta, ohjeita lämmönsiirtimien ja pumppujen koon laskentaan, ohjeita järjestelmän instrumentointiin, huomioitavia asioita ja vaatimuksia.
Initially, relevant materials and literature related to the cooling system were reviewed. Additionally, discussions were held with employees of Deltamarin regarding the system. The thesis covers the theory of the ship's cooling system, including its components and the utilization of waste heat.
As a result of the thesis, a design instructions for the ships' cooling system was developed, which particularly benefits new designers. The instructions covers the characteristics of the cooling system, its necessary components, and the associated requirements. The design instructions was prepared once a sufficient understanding of the system was achieved. It includes a description of the cooling system, information on what the system diagram should include, details on component design, instructions for calculating the size of heat exchangers and pumps, guidance on system instrumentation, considerations, and requirements to be taken into account.
