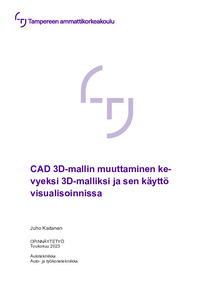

CAD 3D-mallin muuttaminen kevyeksi 3D-malliksi ja sen käyttö visualisoinnissa

Abstract

CAD 3D-mallien avulla voidaan tuotekehityksessä luoda valmistettavaa tuotetta tai laitetta vastaava virtuaalinen malli. Mallin avulla tuotteen tai laitteen toimintaa voidaan tarkastella virtuaalisesti ennen sen päätymistä valmistukseen. CAD 3D-malleja voidaan hyödyntää myös esimerkiksi markkinoinnissa havainnollistamisen apuvälineenä.

Tässä opinnäytetyössä tehtiin selvitystyö Sandvik Mining and Construction Oy:lle, mitä erilaisia vaatimuksia Sandvikin sisäisillä toimijoilla ja alihankkijoilla on käytettävän 3D-mallin suhteen. Selvitettyjen vaatimuksien pohjalta laadittiin käyttöohje 3D-mallin muokkaamiseen ja visualisointiin.

Opinnäytetyötä varten haastateltiin Sandvikin sisäisiä osastoja sekä yhtä alihankkijaa, jotka aktiivisesti työskentelevät CAD 3D-mallien parissa. Haastattelut suoritettiin palaverien avulla. Haastatteluiden avulla selvisi eri toimijoiden vaatimukset 3D-malleille, kuten minkälaisia muutoksia ja parannusehdotuksia toimijalla on toimitettavan 3D-mallin suhteen.

Haastatteluiden tuloksista kävi ilmi esimerkiksi se, missä tiedostomuodossa 3D-malli halutaan, minkälainen tuoterakenne palvelisi parhaiten ja kuinka tarkka mallin pitää olla visuaalisesti. Näiden tuloksien perusteella suoritettiin tarvittavat muutostyöt 3D-mallille, sekä laadittiin käyttöohje, kuinka 3D-mallin muokkaus ja visualisointi pitää suorittaa toimijakohtaisesti.

Opinnäytetyössä haastateltavia 3D-mallin käyttäjiä oli monia, joten myös erilaisia vaatimuksia ja parannusehdotuksia tuli paljon. Opinnäytetyön edetessä huomattiin, että opinnäytetyön laajuus olisi ollut liian suuri, jos kaikki vaatimukset ja parannusehdotukset olisi otettu huomioon opinnäytetyön aikana. Jatkotoimenpiteenä opinnäytetyössä käsittelemättä jääneet vaatimukset ja parannusehdotukset käsitellään Sandvikin sisäisesti opinnäytetyön loputtua.

This Bachelor thesis had two main objectives. The first objective was to find out which are the requirements and needs for the 3D-model in the different departments. The second objective was to create instructions how to modify 3D-model based on the requirements and needs of different departments.

The thesis was started by interviewing Sandvik’s departments personnel and one of Sandvik’s subcontractor. The interviews were conducted through meetings. The interviews were used to find out the requirements and needs of the different departments regarding the 3D-model.

The results of the interviews indicated desired file format of the model, how much the model can be lightened and how it should look visually. Based on these results the necessary modifications were made to the 3D-model and instructions were given how to modify and visualize 3D-model.

The content of the thesis was extensive and the requirements of all Sandvik’s departments could not be processed during the thesis. After completing the thesis, the follow-up procedure is to handle all requirements and needs of the different departments, which could not yet be included in this work due to scope of this thesis.
