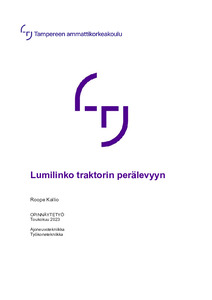

Lumilinko traktorin perälevyyn

Abstract

Työn toimeksiantajayrityksenä toimi vuonna 2013 perustettu hankasalmelainen TMK Machinery Oy. Yrityksen päätuotteita ovat yksi leukaiset energiapuukourat lisälaitteineen. Yritys on alkanut laajentaa tuotevalikoimaansa myös muihin työkonepuolen lisälaitteisiin. Ilmastonmuutos ja nopeammin vaihtelevat keliolosuhteet houkuttelevat kehittelemään uusia ja monipuolisempia lumityövälineitä, mihin tässäkin työssä tähdättiin.

Tässä työssä suunniteltiin ja valmistettiin uudenlainen lumilinko, joka yhdistettiin traktorin perälevyyn. Perälevy (takalana) ja lumilinko ovat yleisiä lisälaitteita traktoreissa. Perälevyn ongelma lumitöitä tehtäessä on sen huono kyky heittää lunta korkeiden lumivallien yli. Lumilingon ongelmaksi taas muodostuu suojasäällä lingon tukkeutuminen. Tämän työn uudessa lumityövälineessä haluttiin yhdistää perälevyn ja lumilingon hyviä ominaisuuksia.

Erilaisten lumilinkojen toimintaperiaatteita tutkittiin tekemällä tuoteanalyyseja markkinoilla olevista laitteista. Tutkimusten perusteella päädyttiin yhteen lumilinkotyyppiin, jota muokkaamalla suunniteltiin perälevyyn sopiva lumilinko. Lumilingon suunnittelussa käytettiin yrityksen vakiintuneita suunnittelutekniikoita sekä valmistusmenetelmiä. Lumilingon avulla saatua tietoa pyritään jatkossa hyödyntämään osana laajempaa tuotekehitysprojektia.

Työn tuloksena suunniteltiin sekä valmistettiin lumilinko. Tulevaisuudessa lumilingon avulla testataan laitteen toimintamahdollisuuksia käytännössä. Lumilinko mahdollisti laitteen fyysisen tarkastelun kustannusten pysyessä edullisina. Varsinainen toiminnallinen testaus päästään tekemään vasta tulevana talvena, koska lumilingon testaamiseen tarvittavaa lunta ei työn valmistumishetkellä ollut.

The client of this thesis was TMK Machinery Oy, founded in 2013 in Hankasalmi. The main product of the client are guillotine tree shears with accessories. The client has started to expand its product range to other work machine attachments. Climate change and even more faster changing weather conditions attract to develope new and more versatile snow tools, what was the aim of this thesis.

A new type of snow blower for tractor’s leveller (rear blade) was designed and manufactured in this thesis. A leveller and traditional snow blower are a very common snow tools for tractors. A leveller doesn’t work well when there is a lot of snow. Its ability to throw snow over the snow wall next to road is weak. A snow blower works well when it’s freezing, but it gets blocked easily at temperatures above zero degrees, because of the wet snow. This thesis combines the well functioning features of leveller and traditional snow blower into a new snow tool.

Operating principles of different snow blower types on the market were studied by doing product analysis. Based on the research, one snow blower type was chosen and it was modified to design a snow blower. Client’s established design techniques and manufacturing processes were used in the design process of the snow blower. The aim was to utilize the knowledge acquired with the help of the snow blower as a part of a wider product development process.

The snow blower makes it possible to test the functionality of the attachment in the future and to physically examine it cost-effectively. The actual practical testing will be done during the next winter, because there was no snow in the environment when the work was completed.
