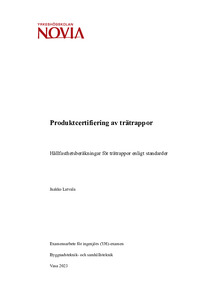

Produktcertifiering av trätrappor - Hållfasthetsberäkningar för trätrappor enligt standarder

Abstract

Detta examensarbetet går ut på att produktcertifiera Westwood Ab:s trätrappor enligt krav ur standarder och normer. Syftet var att utföra allting som behövs för att produktcertifiera Westwoods trätrappor. Projektet skall till sist godkännas av Inspecta Sertifiointi Oy

Det första som gjordes var att försöka få reda på allting som behövs och en klarare helhetsbild. Eftersom varken jag eller de på Westwood Ab hade gjort något liknande tidigare så var det oklart över hur omfattande och svårt detta egentligen var. Under tiden växte projektet och blev allt så svårare och omfattande. Till projektet kom det fler standarder och eurokoder som måste följas och dessutom visste inte Westwood Ab:s leverantör vad för hållfasthetsklass virket hade, som är otroligt viktigt för hållfasthetsberäkningar.

Hållfasthetsberäkningarna gjordes i Staircon och Robot Structural Analysis Professional. Allting kunde ha gjorts i Staircon men programmet fungerade inte då man försökte dimensionera räcken så de dimensionerades ensamma i Robot Structural Analysis Professional. Hållfasthetsklassen för virket bestämdes med hjälp av SeAMK:s byggnadstekniska laboratorium genom fyrpunktsböjningmetoden.

Genom att följa standarder, normer och genomfört nödvändiga tester och beräkningar, har detta projekt bidragit till att säkerställa kvaliteten och säkerheten hos Westwood AB:s trätrappor.

Tämä opinnäytetyö käsittelee Westwood Ab:n puuportaiden varmennustodistuksen myöntämistä standardien ja normien vaatimusten mukaisesti. Tavoitteena oli tehdä kaikki tarvittava Westwoodin puuportaiden varmennustodistuksen saamiseksi. Sertifiointi Oy:n tulee lopulta hyväksyä varmennustodistuksen.

Ensimmäinen vaihe oli selvittää tarvittavat asiat ja saada selkeä kokonaiskuva. Koska emme ole tehneet vastaavaa ennen, oli epäselvää, kuinka laaja ja vaikea tämä todella oli. Projektin aikana se kasvoi ja vaikeutui entisestään. Projektiin tuli lisää standardeja ja eurokoodeja, joita oli noudatettava. Westwood:in puutavarantoimittaja ei tiennyt mikä puun lujuusluokka oli, mikä on erittäin tärkeää lujuuslaskelmien kannalta.

Lujuuslaskelmat tehtiin Staircon- ja Robot Structural Analysis Professional - ohjelmistoilla. Kaikki olisi voitu tehdä Staircon-ohjelmalla, mutta ohjelma ei toiminut kun yritettiin mitoittaa kaiteita, joten ne mitoitettiin erikseen Robot Structural Analysis Professional - ohjelmassa. Puun lujuusluokka määritettiin SeAMK:in rakennusteknisen laboratorion avulla nelipisteisellä taivutusmenetelmällä.

Standardeja, normeja ja tarvittavia testejä ja laskelmia noudattamalla tämä projekti on edistänyt Westwood Ab:n puuportaiden laadun ja turvallisuuden varmistamista.

This thesis project aims to product certify Westwood Ab's wooden stairs according to standards and regulations. The purpose was to perform everything necessary to product certify Westwood's wooden stairs. The project will ultimately be approved by Inspecta Sertifiointi Oy.

The first step was to try to find out everything that was needed and to get a clearer overall picture. Since neither I nor the Westwood Ab team had done anything similar before, it was unclear how extensive and difficult this was going to be. During the project, the tasks grew and became increasingly difficult and comprehensive. More standards and Eurocodes had to be followed, and Westwood Ab's supplier did not know the strength class of the wood, which is crucial for strength calculations.

The strength calculations were done in Staircon and Robot Structural Analysis Professional. Everything could have been done in Staircon, but the program did not work when trying to calculate the railings, so they were calculated separately in Robot Structural Analysis Professional. The strength class of the wood was determined using the four-point bending method with the help of SeAMK's building technology laboratory.

By following standards, regulations, and performing necessary tests and calculations, this project has contributed to ensuring the quality and safety of Westwood AB's wooden stairs.
