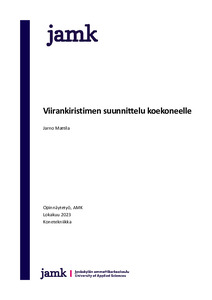

Viirankiristimen suunnittelu koekoneelle

Abstract

Opinnäytetyön toimeksiantajana toimi Prodeliver Oy. Prodeliver Oy perustettiin Prosolve Oy:n rinnalle vuonna 2012. Prodeliver Oy:n toimintakonseptina on tehdä tuote yrityksen sisällä aina tuotekehityksestä valmiiseen tuotteeseen asti. Tällä tavalla toimimalla saadaan koko projektin läpimenoaikaa lyhennettyä. Yritys oli suunnittelemassa asiakkaalleen koekonetta. Koekoneella on tarkoitus testata erilaisten biomateriaalien käyttöä käytännössä. Työn tavoitteena oli suunnitella koekoneelle kaksi viirankiristintä ja tehdä niille kunnossapitosuunnitelmat. Työn haasteena oli se, että viirankiristimet tuli suunnitella uuden layoutin pohjalta jo olemassa oleviin runkoihin.

Työ oli kehitystutkimus. Tietopohja muodostui tuotekehityksen, koneturvallisuuden ja kunnossapidon teoriasta. Työn suorituksen aikana käytettiin myös hyödyksi yrityksen sisäistä tietoa ja kokemusta paperikoneiden suunnittelusta. Työn tekijä oli jo työskennellyt koekoneen runkojen suunnittelussa, joten yrityksen työtavat ja itse koekone oli tuttuja tekijälle.

Työn aikana suunniteltua kaksi viirankiristintä. Kiristimissä onnistuttiin käyttämään samoja ostettuja osia ja kahta samaa valmistettua osaa, joiden valintakriteereinä käytettiin paperikoneympäristöä ja osiin kohdistuvia voimia. Viirankiristimen suunnittelun yhteydessä tehtyä laskentataulukkoa voi käyttää, jos koekoneen layout muuttuu tulevaisuudessa. Kunnossapitosuunnitelma päädyttiin rajaamaan työn aikana pois, koska siihen ei olisi aika riittänyt.

Tietoperustan pohjalta pohdittiin kunnossapitosuunnitelman tekoa koko koekoneen kattavaksi. RCM-prosessi keskittyisi koekoneen luotettavuuden parantamiseen. Myös turvallisuuden tärkeyttä painotettiin ja mahdollisia viirankiristimessä esiintyviä vaarallisia kohteita nostettiin esille.

The client of the work was Prodeliver Oy. Prodeliver Oy was established alongside Prosolve Oy in 2012. Prodeliver Oy's operating concept is to make a product within the company, from product development to the finished product. By working in this way, the lead time of the whole project is reduced. The company was designing a pilot machine for a customer. The purpose of the pilot machine is to test the use of different bio-materials in practice. The aim of the work was to design two wire stretchers for the pilot machine and to plan maintenance plans for them. The challenge was to design wire stretchers to new layout on already designed frames.

The work was development research. The knowledge base consisted of product development, machine safety and maintenance theory. In the course of the work, internal company knowledge and experience in paper machine design were also used. The author had already worked on the design of the pilot machine frames, so the working methods of the company and the pilot machine itself were familiar to the author.

During the work, two wire stretchers were designed. The stretchers were successfully designed by using the same purchased parts and the same two manufactured parts, with the selection criteria being the paper ma-chine environment and the forces applied to the parts. The spreadsheet used in the design of the wire stretch-er can be used if the layout of the test machine changes in the future. It was decided to exclude the mainte-nance plan during the work because there was not enough time for that.

Based on the knowledge base, a maintenance plan was considered to cover the whole test machine. The RCM process would focus on improving the reliability of the test machine. The importance of safety was also stressed and potentially dangerous points on the wire stretcher were highlighted.
