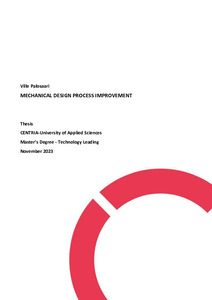

Mechanical design process improvement

Abstract

Opinnäytetyössä käsitellään Saskenin mekaanisen suunnittelun CAD-sovelluksen vaihtoa. Saskenilla on ollut toista vuosikymmentä käytössä CAD-sovellus nimeltään CATIA V5. Sovellus on varsinaisessa 2D- ja 3D-suunnittelussa tehokas työkalu edelleen, mutta sen automatisointi, liitännäisominaisuudet muihin sovelluksiin sekä osa- ja kokoonpanotietojen käsittely ovat osoittautuneet asioiksi, joita tehostamalla parannetaan työn laatua ja vähennetään inhimillisiä virheitä. Opinnäytetyössä esitetään uusi CAD-sovellus, Autodesk Inventor joka on valittu Saskenin uudeksi CAD-sovelluksesi. Työssä käydään läpi suunnittelun osa-alueet, joissa on havaittu puutteita, ja kuinka uusi CAD-sovellus ehostaa toimintaa näillä alueilla. Osa opinnäytetyötä oli esittää kysely Saskenin mekaniikkatiimille, jossa kysytään kokemusta uudesta CAD-sovelluksesta ja sen käyttöönotosta.

This thesis is about Sasken mechanical design process switching CAD-software. For a few decades Sasken has been utilizing CAD-software called CATIA V5. For pure CAD-designing the software is still capable, however the software is lacking options in automatization, add-ons, and compatibility to other softwares, as well as part and assembly information handling have shown to be objects that requires improvements to enhance the quality of designing and minimizing human mistakes. The new CADsoftware is chosen to be Autodesk Inventor. In this thesis, the different stages of the mechanical design process are presented and described as to how does the new CAD-software improve the operations on these cases. Part of the thesis was to do an inquiry for the mechanical team of the CADsoftware changing. Inquiry will give information as to has the team been satisfied with the options that the Autodesk Inventor has given to these issues that was previously seen with CATIA V5.
