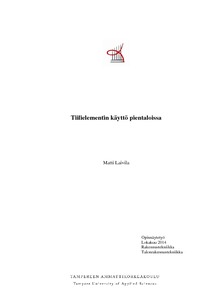

Tiilielementin käyttö pientaloissa

Abstract

Tässä opinnäytetyössä käsitellään tiilielementtiä, jonka patentin omistaja Paavo Filatoff on kehittänyt ja valmistaa niitä yhteistyössä Tiileri-yhtiön kanssa. Elementti sisältää julkisivu- ja sisäpinnan tiilet, sekä tarvittavan eristeen. Näin saadaan yhdellä muurauskerralla valmista seinää.

Muuraus tapahtuu siten, että ensimmäinen kerros muurataan normaali tiilillä, toisen kerroksen muurauksella aloitetaan moduulimittaisten tiilielementtien käyttö. Muurauslaastin levityksessä käytetään muurauskelkkaa, jolla saadaan tasakorkuinen laastisauma tiilille ja rajoitetaan purseiden pääsy tuuletusrakoon. Opinnäytetyössä käsitellään myös esimerkkikuvat elementtien vaatimista piirustuksista, sekä suunnitteluun liittyviä asioita.

Kustannusvertailussa painopiste on kustannuseristä, joissa vertailukohtana on ok-talo tiilielementeillä, sekä samainen talo harkoista muurattuna. Talosta sisällytetään myös rungon kustannuslaskelma, sekä energiatodistus.

In this thesis the main focus is in prefabricated brick unit, which patent holder Paavo Filatoff has developed, and builds them in cooperation with Tiileri-company. The pre-fabricated unit holds outer framing brick, inner framing brick and the necessary insulation so that the wall will be ready at once.

Masonry work happens so that the first layer of bricks is laid normally of individual bricks, second layer is laid with prefabricated units, which are topped with mortar. Mortar is applied using masonry tray, so bricklaying can be applied to correct height separated from the brick, and the height of mortar will be even.

In this thesis gets processed also example design drawings which the prefabricated unit requires, also design parts will be processed, the main focus will be on expenses where the comparison will be in family house made of prefabricated brick units, and same house built with masonry blocks. Of the building there’s included cost accounting of framing and an energy certificate.
