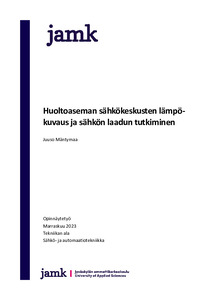

Huoltoaseman sähkökeskusten lämpökuvaus ja sähkön laadun tutkiminen

Abstract

Opinnäytetyössä tutkittiin huoltoasemarakennuksen sähkökeskusten kunto lämpökuvausta ja sähkön laatumittausta hyödyksi käyttäen. Opinnäytetyön kenttätutkimus toteutettiin Neste Lintulahti huoltoasemalla, jolla oli tarve tarkastaa sähkökeskusten kunto. Tavoite oli varmistaa keskusten hyvä kunto, jotta voitiin minimoida paloriskit rakennuksessa ja taata turvallinen työskentely ja asiointi huoltoasemalla. Opinnäytetyön tavoitteena oli myös arvioida mahdollisia tarvittavia kunnossapitoa koskevia jatkotoimenpiteitä mittaustulosten perusteella. Mahdolliset keskusten lämpenemiset selvitettiin lämpökuvaamalla ne. Sähkön laatumittauksien avulla puolestaan tutkittiin esimerkiksi jännitteen ja virran käyttäytymistä.

Aineiston kerääminen aloitettiin siten, että ensiksi lämpökuvattiin molemmat keskukset saman päivän aikana. Sen jälkeen lämpökameralla otetut kuvat tallennettiin tietokoneelle sille tarkoitetulla ohjelmalla. Kuvien perusteella laadittiin lämpökuvausraportit. Tämä helpotti tulosten hahmottamista. Sähkön laatua tutkittiin keittiössä sijainneesta keskuksesta, johon analysaattori jätettiin mittaamaan virtaa kolmen päivän ajaksi. Myös runsas valokuvien ottaminen helpotti tutkimuksen tekemistä ja tulosten hahmottamista. Kun aineistoa kerättiin molemmista keskuksista, oli otettava huomioon turvallinen toiminta keskusten läheisyydessä. Erityisen tärkeää oli sopivien suojavarusteiden käyttäminen. Kuvantamisen ja mittausten ohella opinnäytetyön tietoperusta koostuu pääosin kirjallisista lähteistä, standardeista, ja nettilähteistä.

Opinnäytetyön tulokset olivat muun ohessa seuraavat. Tarkastellessa tuloksia havaittiin, että keskukset olivat pääasiassa hyvässä kunnossa. Molemmat keskukset olivat siistejä sisäpuolelta, eikä pölyä tai likaa löytynyt siinä määrin, että ne olisivat aiheuttaneet tulipalon riskiä. Lämpökuvia tutkiessa huomattiin, että kontaktorit molemmissa keskuksissa olivat hieman lämmenneet. Tästä tehtiin johtopäätös, että keskuksia tulee tarkkailla säännöllisesti. Toimenpiteinä ehdotetaan liittimen kiristämistä tai kontaktorien vaihtamista. Sähkön laadun osalta ei havaittu suuria ongelmia. Toisaalta esimerkiksi yliaaltojen tarkastelua ei tässä tutkimuksessa toteutettu. Tämä voisi olla mielenkiintoinen jatkoselvityskohde.

In the thesis, the electrical switchboards of the gas station building were investigated using thermal imaging and by assessing the quality of electricity. The field study took place at Neste Lintulahti gas station, where there was a need to assess the condition of the electrical switchboards. The primary objective was to ensure that the electrical switchboards were in good condition, aiming to minimize fire risks in the building and guarantee safe operations and business activities at the gas station. Additionally, the thesis aimed to evaluate potential maintenance measures based on the obtained results.

The possible heating of electrical switchboards was examined through thermal imaging, while measurements of electricity quality were employed to analyze voltage and electric current behavior. Data collection began by thermally imaging both electrical switchboards on the same day. Subsequently, the thermal camera captured images were saved to the computer using a dedicated program. Thermal imaging reports were then generated, incorporating information derived from the images, facilitating result visualization. The assessment of electricity quality took place in the kitchen's electrical switchboard, where an analyzer measured current over a three-day period. Extensive photography at the gas station facilitated the research process and result visualization. During data collection from both electrical switchboards, safety protocols were adhered to, with particular emphasis on the use of suitable protective equipment. In addition to imaging and measurements, the thesis's database primarily relied on written sources, standards, and online references.

The results of the thesis indicated that the electrical switchboards were in good condition. Both switchboards were internally clean, with no dust or dirt posing a fire risk. Examination of thermal images revealed a slight warming of contactors in both switchboards, leading to the conclusion that regular monitoring is advisable. Potential solutions include tightening connectors or replacing contactors. In terms of electricity quality, no major issues were detected; however, certain aspects, such as harmonic examination, were not addressed in this study, suggesting it could be an intriguing subject for further investigation.
