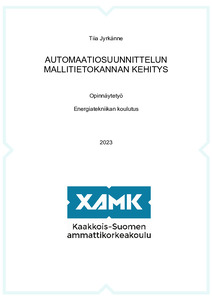

Automaatiosuunnittelun mallitietokannan kehitys

Abstract

Tässä opinnäytetyössä tarkastellaan teollisuuden suunnitteluyrityksen suunnitteluprojektin elinkaarimallia ja yrityksen omaa suunnittelutyökaluympäristöä. Suunnittelun toimitusvaihe sisältää useita askeleita, joissa viedään suunnittelua eteenpäin. Askeleet etenevät konseptisuunnittelusta ja kannattavuustutkimuksesta tarkempiin suunnitteluvaiheisiin ja päättyen detaljisuunnitteluun, jossa tuotetaan dokumentit laitoksen rakentamista varten. Projektisuunnittelussa käytetään suunnittelutyökaluja, joiden tarkoitus on mahdollistaa laitoksen tiedontallennus ja -jakaminen turvallisesti ja tehokkaasti. Tietoturva hoidetaan jakamalla käyttö- ja muokkausoikeuksia vain niitä tarvitseville henkilöille. Projekteissa käsitellään suuria määriä dataa, lähtötietojen luominen projektille vie suuren osan ajasta suunnittelun alussa. Suunnittelutyökalut toimivat selaimessa, joten niiden käyttöön ei tarvita erillisiä koneelle ladattavia sovelluksia ja kaikki pääsevät käyttämään niitä tarvittaessa. Toimeksiantajayrityksen oma ProElina-tietokanta on suunnittelutyökaluympäristön keskeisin sovellus. Kaikki muut sovellukset käyttävät tietokannan yhtä samaa dataa. Tämä vähentää virheitä suunnittelutiedoissa, kun tiedolla ei ole useita lähteitä tai kopioita. Suunnitteluympäristö sisältää tietokannan, toimintakuvausten luonnin, raportoinnin, datasiirron, tiedonjaon ja AutoCAD-pohjaisen piirtotyökalun sovellukset. Datakirjastojen luomiseen menee paljon aikaa ja vaihtoehtoisesti datakirjastoja voidaan kopioida toisista projekteista pohjaksi, mutta ne sisältävät projektikohtaista vaihtelua ja näin sisältävät virheellistä tietoa. Kun datakirjastoja kopioidaan, joudutaan ne käymään läpi korjaten virheelliset tiedot, mikä vie paljon aikaa. Kehitystyö aloitettiin luomalla toimeksiantajayritykselle uusi projekti ja sille oma kotisivu, koska työkaluympäristöt tarvitsevat oman projektin, jonka alla ne toimivat ja mihin ne on liitetty. Alkuun päätettiin kehitystyön rajauksesta, joka rajattiin automaatiosuunnitteluun ja datakirjastojen osalta yleisimpiin käytettyihin komponentteihin sekä niille tarvittaville taustatiedoille. Kehitystyössä luotiin datakirjastoja automaatiosuunnittelun tarpeisiin, jotka voidaan kopioida pohjaksi uusille projekteille. Malliprojektiin luotiin yleisiä komponenttimalleja ja näin saatiin tuotettua datakirjastoja, joita voidaan kopioida uusien projektien mallipohjaksi vähentäen datan tarkistusta. Näitä datakirjastoja voidaan hyödyntää tulevaisuuden projekteissa.
