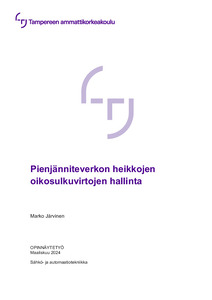

Pienjänniteverkon heikkojen oikosulkuvirtojen hallinta

Abstract

Opinnäytetyössä parannettiin syötön automaattisen poiskytkennän toteutumista pienjänniteverkossa. Syötön automaattinen poiskytkentä suojaa osaltaan vaaralliselta kosketusjännitteeltä vikatapauksissa pienjänniteverkossa. Työssä automaattisen poiskytkennän ongelmakohtien hallinta siirrettiin Trimble NIS -verkkotietojärjestelmän yhteyteen. Aikaisemmin kohteita oli hallinnoitu erillisten karttatulosteiden avulla. Työn toimeksiantajana toimi Lahti Energia Sähköverkko Oy.

Sähkönjakeluverkossa on edelleen käytössä jo 1960-luvulla rakennettuja osia. Sähköturvallisuusmääräykset ovat muuttuneet niiden rakentamisen jälkeen. Verkon vanhojen osien tarkastelussa voidaan käyttää niiden rakentamisaikana voimassa olleita määräyksiä, koska määräykset eivät yleensä ole takautuvia. Työssä tarkastellaan vanhoja sähköturvallisuusmääräyksiä.

Työssä siirrettiin verkkotietojärjestelmän laskennan avulla löytyneet, parantamista vaativat, verkon kohteet erillisiltä karttatulosteilta verkkotietojärjestelmän yhteyteen. Verkkotietojärjestelmään merkittiin laskennan antaman huomautuksen syy ja toimenpiteet, joilla ongelma voidaan ratkaista. Jos huomautuksen kohde vaatii laajaa suunnittelua, se merkittiin suunnitelmaan. Suurin osa kohteista on korjattavissa, kun pienentää verkon sulakekokoja. Kun parannuksia vaativat kohteet on siirretty verkkotietojärjestelmään, niiden hallinta on helpompaa kuin aikaisemmin. Kohteiden tarkasteluun voidaan käyttää suoraan verkkotietojärjestelmää ja sen laskentaominaisuuksia.

Lopputuloksen avulla pienjänniteverkon automaattisen poiskytkennän ongelmakohtien korjausta voidaan toteuttaa järjestelmällisesti. Pienet sulakkeenvaihtotyöt voidaan lisätä verkkotietojärjestelmässä kunnossapitotöiksi ja niitä voidaan siirtää toteutukseen. Työt saadaan myös näkyviin asentajien mobiililaitteissa. Suuria muutoksia vaativat kohteet voidaan tunnistaa verkkotietojärjestelmästä, kun tulevia verkon saneerauskohteita valitaan. Verkon dokumentaation laatu parani samalla, kun työn aikana siitä löytyi virheitä. Tulevaisuudessa automaattisen poiskytkennän toteutumista pitäisi tarkastella erikseen myös sähköliittymien pääsulakkeilla.

The purpose of this thesis was to improve the implementation of automatic disconnection of supply in the low-voltage network. The automatic disconnection of supply contributes to the protection against dangerous touch voltages in the case of a fault. The thesis was commissioned by Lahti Energia Sähköverkko Oy.

The theoretical section explored the electrical safety regulations. The electrical safety regulations have changed since the network was built. The regulations were in place at the time of the construction can be used to examine the old parts of the network, as the regulations are not usually retroactive.

The empirical part consisted of transferring the problem areas found in the network from separate map prints to the network information system. Most of the problems could be repaired by reducing the fuse sizes. Once the items that required improvement had been moved to the network information system, managing them was easier than before.

The fuse changes can be added to the network information system as maintenance jobs and can be transferred to the implementation. The quality of the network documentation improved while errors were found during the work. Further research is required to the implementation of automatic disconnection with the main fuses of electrical connections.
