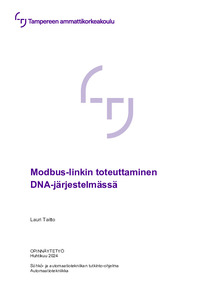

Modbus-linkin toteuttaminen DNA-järjestelmässä

Abstract

Opinnäytetyönä laadittiin ohje, jonka avulla Valmet Automation Oy:n projekti-insinöörit pystyvät toteuttamaan Modbus-linkkejä omissa asiakasprojekteissaan.

Valmet Automation Oy:n kehittämä DNA-järjestelmä on hajautettu automaatiojärjestelmä, johon voidaan liittää muita järjestelmiä, kuten ohjelmoitavia logiikoita. Usein DNA:n ja PLC:n välinen kommunikaatio toteutetaan Modbus-protokollalla, jolloin liityntä tapahtuu Modbus-linkillä.

Työssä tutustutaan Valmet DNA -automaatiojärjestelmään yleisellä tasolla, perehdytään Modbus-protokollaan ja siihen, miten Modbus-linkki toteutetaan DNA:ssa. Työssä on esitelty tiedonsiirto DNA:n ja PLC:n välillä, tärkeimpien moduulien ja mallipiirien toiminta, erilaiset järjestelmän kahdennustavat sekä järjestelmän konfigurointi.

Lopputuloksena on kattava opas Modbus-protokollan toiminnasta ja Modbus-linkin toteuttamisesta DNA-järjestelmässä.

Valmet DNA is developed by Valmet Automation Oy. It is a distributed automation system that can be connected to other systems such as programmable logic controllers. Often the communication between DNA and the PLC is implemented using the Modbus protocol. Interface is established via a Modbus link.

The purpose of this bachelor’s thesis was to create a guideline that would enable project engineers to implement Modbus links in their own customer projects at Valmet Automation Oy.

This bachelor’s thesis introduces the Valmet DNA automation system on a basics level, describes details of Modbus protocol and explains how the Modbus link is implemented in DNA. The work also describes the data transfer between DNA and PLC, the operation of the main modules and templates, the different ways of duplicating the system and the configuration of the system.

The final result was a comprehensive guide to the operation of the Modbus protocol and the implementation of the Modbus link in a DNA system.
