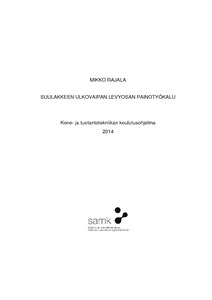

Suulakkeen ulkovaipan levyosan painotyökalu

Abstract

Tämän opinnäytetyön aiheena suunnitella levynpuristustyökalu, jolla voidaan nopeuttaa suulakkeen ulkovaipan valmistusta ja tätä kautta alentaa kustannuksia. Opinnäytetyössä tutkittiin ja käsiteltiin yhtä tiettyä potkurisuulakemallia kohdeyrityksessä Kankaanpää Works OY:ssa.

Opinnäytetyö aloitettiin ensin teoreettisella osuudella, jossa käsiteltiin levynmuokkaukseen kuuluvia asioita, jotka liittyvät suurelta osin kohdeyrityksen toimintaan sekä erikoisosaamiseen. Lopussa keskityttiin tutkittavaan tuotteeseen, ja sille tehtävään levynmuokkaustyökaluun. Syntyviä ratkaisuja ja päätelmiä voidaan soveltaa myös muihin yrityksen valmistamiin potkurisuulakkeisiin.

Suunnittelutyön tuloksena syntyi yksittäinen puristintyökalu, joilla ulkovaipan muodostaminen saataisiin tehostettua. Puristintyökalun suunnittelu otettiin yrityksessä hyvin vastaan ja sen valmistus jäi odottamaan vastaavan suulakemallin tilausta.

The purpose for this thesis was to design a tool for pressing sheets of metal into a desired shape. This would be done to reduce costs in the manufacturing process of a propeller nozzle. The company which requested for this thesis was Kankaanpää Works OY, located in Western Finland.

The thesis consists two main parts. First going through the basics of metal molding, and then focusing on the specific propeller nozzle. The results of the study can also be applied for other propeller nozzles within the product range.

As a result of this thesis a press mold was designed which would make the manufacturing process faster and more cost effective for the propeller nozzle. The Company was pleased with the results and is waiting for opportunity to use the information.
