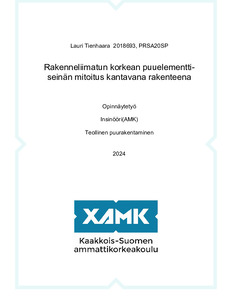

Rakenneliimatun korkean puuelementti seinän mitoitus kantavana rakenteena
Tienhaara, Lauri (2024)
2024
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2024060119608
https://urn.fi/URN:NBN:fi:amk-2024060119608
Tiivistelmä
Opinnäytetyössä selvitetään korkean ripaseinäelementin toimintaa kantavana rakenteena urheiluhallissa. Opinnäytetyö aihe-ehdotus tuli Punkaharjun Puutaito Oy:ltä, jolle työ tehtiin toimeksiantona. Työn mitoitusmateriaalina käytetään pääsääntöisesti Puurakenteiden suunnitteluohjetta RIL 205-1-2017.
Työssä toteutettiin selkeä kaavapohja ripaseinän mitoituksesta ja sen eri vaiheista kohta kerrallaan ottaen rakenteen ominaispiirteet huomioon. Mitoituksessa tutkitaan rakenteen jäykkyydet, kestävyydet ja taipumien raja-arvot. Tutkimuksesta on rajattu pois rakenteen ulkoiset liitokset, tarkempi rakennusfysikaalinen mitoitus, laajempi palomitoitus sekä laboratorio-osio.
Tuloksissa todettiin rakenteen toimivan muilta osin, paitsi 25 mm uumalevyn osalta taipuman kasvaessa liian suureksi y-suunnassa. Rakenteen palomitoituksessa saatiin levyn minimi paksuudeksi 69 mm, 30 minuutin palonkestoajalla, jolloin rakennuksen täytyy olla korkeudeltaan enintään 9 metriä. The thesis investigates the behaviour of a high ribbed wall element as a load-bearing structure in a sports hall. Thesis topic proposal was suggested by Punkaharjun Puutaito Oy, a company that commissioned the work. Calculations in the thesis mainly follow RIL 205-1-2017 Design Guidelines for Timber Structures.
The thesis develops a clear template for the dimensioning of the ribbed wall and its various stages, considering the characteristics of the structure. The dimensioning examines the stiffness, strength, and limits of deflections of the structure. External connections of the structure, detailed building physics dimensioning, broader fire design, and laboratory testing were excluded from the study.
The results indicated that the structure performs well overall, except for the 25 mm flange plate, which experiences excessive deflection in the vertical direction. In the fire design of the structure, the minimum thickness of the plate was determined to be 69 mm, with a 30-minute fire resistance rating, requiring the building to have maximum height of 9 meters.
Työssä toteutettiin selkeä kaavapohja ripaseinän mitoituksesta ja sen eri vaiheista kohta kerrallaan ottaen rakenteen ominaispiirteet huomioon. Mitoituksessa tutkitaan rakenteen jäykkyydet, kestävyydet ja taipumien raja-arvot. Tutkimuksesta on rajattu pois rakenteen ulkoiset liitokset, tarkempi rakennusfysikaalinen mitoitus, laajempi palomitoitus sekä laboratorio-osio.
Tuloksissa todettiin rakenteen toimivan muilta osin, paitsi 25 mm uumalevyn osalta taipuman kasvaessa liian suureksi y-suunnassa. Rakenteen palomitoituksessa saatiin levyn minimi paksuudeksi 69 mm, 30 minuutin palonkestoajalla, jolloin rakennuksen täytyy olla korkeudeltaan enintään 9 metriä.
The thesis develops a clear template for the dimensioning of the ribbed wall and its various stages, considering the characteristics of the structure. The dimensioning examines the stiffness, strength, and limits of deflections of the structure. External connections of the structure, detailed building physics dimensioning, broader fire design, and laboratory testing were excluded from the study.
The results indicated that the structure performs well overall, except for the 25 mm flange plate, which experiences excessive deflection in the vertical direction. In the fire design of the structure, the minimum thickness of the plate was determined to be 69 mm, with a 30-minute fire resistance rating, requiring the building to have maximum height of 9 meters.
