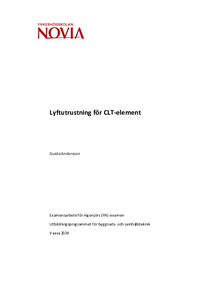

Lyftutrustning för CLT-element

Abstract

Detta examensarbete handlar om CLT-element och lyftutrustning för CLT-element. Syftet med examensarbetet har varit att presentera CLT, olika lyftutrustningar och tillverka ett beräkningsexempel. Förväntningarna har varit att beräkningsexemplen kan användas som stöd för framtida dimensioneringar. Dimensioneringsberäkningar gjordes på en lyftutrustning som heter transportation anchor tillverkad av Wurth.

Arbetet innefattar en kort beskrivning om en arbetsplats där CLT-element används. Punkter som lyfts fram är arbetsplatsens uppbyggnad, förvaring av element, fuktmätning och utrustning som kan användas vid montering.

Presentationen av CLT-element och lyftutrustningarna gjordes som litteraturstudier, där kraven för användning av utrustningen granskades enskilt för varje produkt. Informationen om kraven för utrustningarna har hämtats från tillverkarens anvisningar. På Wurth transportation anchor gjordes tre laborationer i form av dragprov, där det användes två typer av skruvar. I proven undersöktes skruvens specifika egenskaper, draghållfastheten i rak vertikal kraft och dragkraft i två vinklar. Vinklarna som undersöktes var 45 och 60 grader. För två av laborationerna gjordes dimensioneringsberäkningar. Beräkningarna gjordes enligt Eurokod 5 samt enligt beräkningsexempel från KL-trähandboken.

Resultatet för examensarbetet är en handbok som presenterar egenskaper av CLT-element och olika lyftutrustningars specifika funktioner och begränsningar. Resultatet innefattar även ett beräkningsexempel på en lyftutrustning. Laborationernas resultat visar beräkningarnas trovärdighet.

Tämä opinnäytetyö kertoo CLT-elementeistä ja nostokalustoista, jota käytetään CLTelementtien nostoissa. Opinnäytetyön tarkoitus on ollut esitellä CLT:tä materiaalivalintana, eri nostokalustoja ja tehdä laskentaesimerkki. Tavoitteena oli, että laskentapohjaa voisi käyttää tulevaisuudessa nostokaluston suunnittelussa. Mitoituslaskentoja tehtiin yhdelle nostokalustolle nimeltään transportation anchor valmistajalta Wurth.

Työ sisältää myös lyhyen kuvauksen työmaasta, jossa asennetaan CLT-elementtejä. Asioita, joita tuodaan esille ovat työmaan suunnittelu, CLT-elementtien varastointi, kosteusmittaus ja muu kalusto, joka edistää asennusta.

CLT-elementtien ja nostokalustojen esittely on tehty kirjallisuustutkimuksina, jossa käyttövaatimukset nostokalustoista tarkistettiin erikseen jokaiselta kalustolta. Tiedot nostokalustojen vaatimuksista on haettu valmistajan ohjeista. Kolme vetokoetta tehtiin nostokalutolle Wurth transportation anchor nostokalustolle tehtiin kolme vetokoetta, jossa käytettiin kahta ruuvityyppiä. Kokeissa tutkittiin ruuvin ominaisuuksia, vetovoimaa suorassa kulmassa ja vetovoimaa kahdessa kulmassa, joita olivat 45 ja 60 astetta. Kahteen kokeeseen tehtiin mitoituslaselmia. Laskelmat perustuivat Eurokoodi 5:een ja esimerkkiin kirjasta KL trähandboken.

Opinnäytetyön lopputulos on käsikirja, joka esittää CLT-elementtien ominaisuuksia ja eri nostokalustojen toimintoja ja rajoituksia. Lopputulos sisältää myös yhden nostokaluston mitoituksen esimerkin. Laboraatioiden tarkoitus on vahvistaa laskentojen paikkansapitävyyttä.

This bachelor’s thesis is about CLT and lifting equipment for CLT elements. The purpose of this thesis was to present CLT, different lifting equipment, and create one calculation example. The expectations have been that the calculations can be used as guidance in future dimensioning. The calculation example was done on a lifting equipment called “transportation anchor”, manufactured by Wurth.

In the text is included a brief description of a work site where CLT elements are used. Subjects highlighted are organization of the working site, CLT storage, moisture measurement, and tools that can be used on the work site when installing elements.

The presentation of CLT elements and lifting equipment was done as a literature study and the requirements of the equipment were analyzed individually. Information of the requirements for different equipment was taken from the manufacturer´s manuals. Three laboratories with two types of screws were done. The tensile strength of the screws and the tensile strength with both vertical and angled force were analyzed in the laboratories. The studied angles were 45 and 60 degrees, measured from the vertical force. In the laboratories, two calculations including the vertical and angled lifts were prepared. The calculations were used for comparing the results with the laboratories. The calculations were based on Eurokod 5 and KL-trähandboken.

The result of this thesis is a manual that presents properties of CLT elements and functions and limitations on different lifting equipment. The result includes a calculation for one type of lifting equipment. The result from the laboratories shows the reliability of the calculations.
